郫縣文化中心建筑方案設計

工程概況

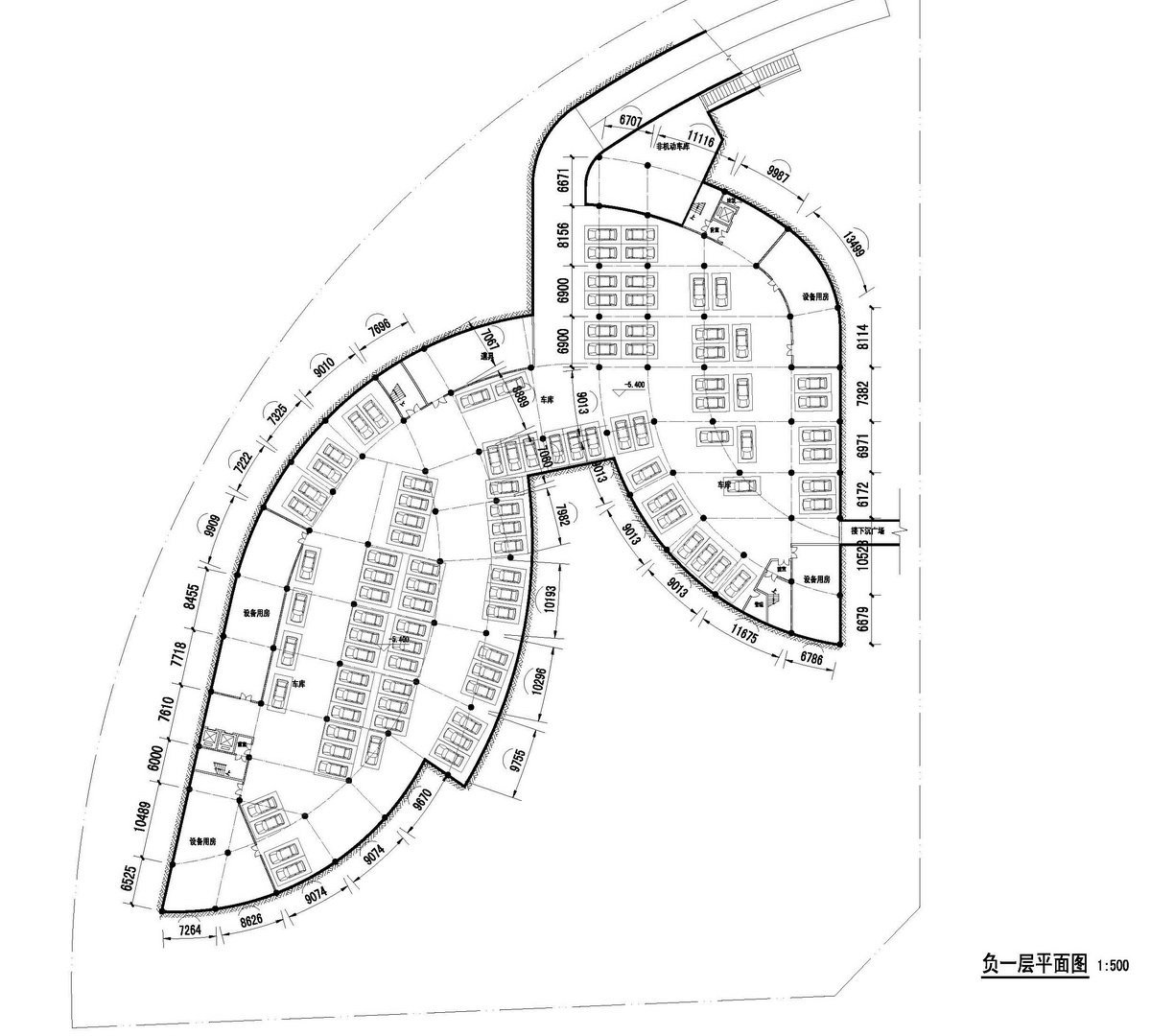

鄔縣文化中心項目工程包括文化中心、美術展覽、非物質文化遺產展覽、規劃展覽等功能；地下一層為汽車庫及設備用房等功能。總建筑面積為18673.70m2c其中地上為13942.39m巧，總建筑高度22米，屬于多層公共建筑。

現狀特點及周邊環境

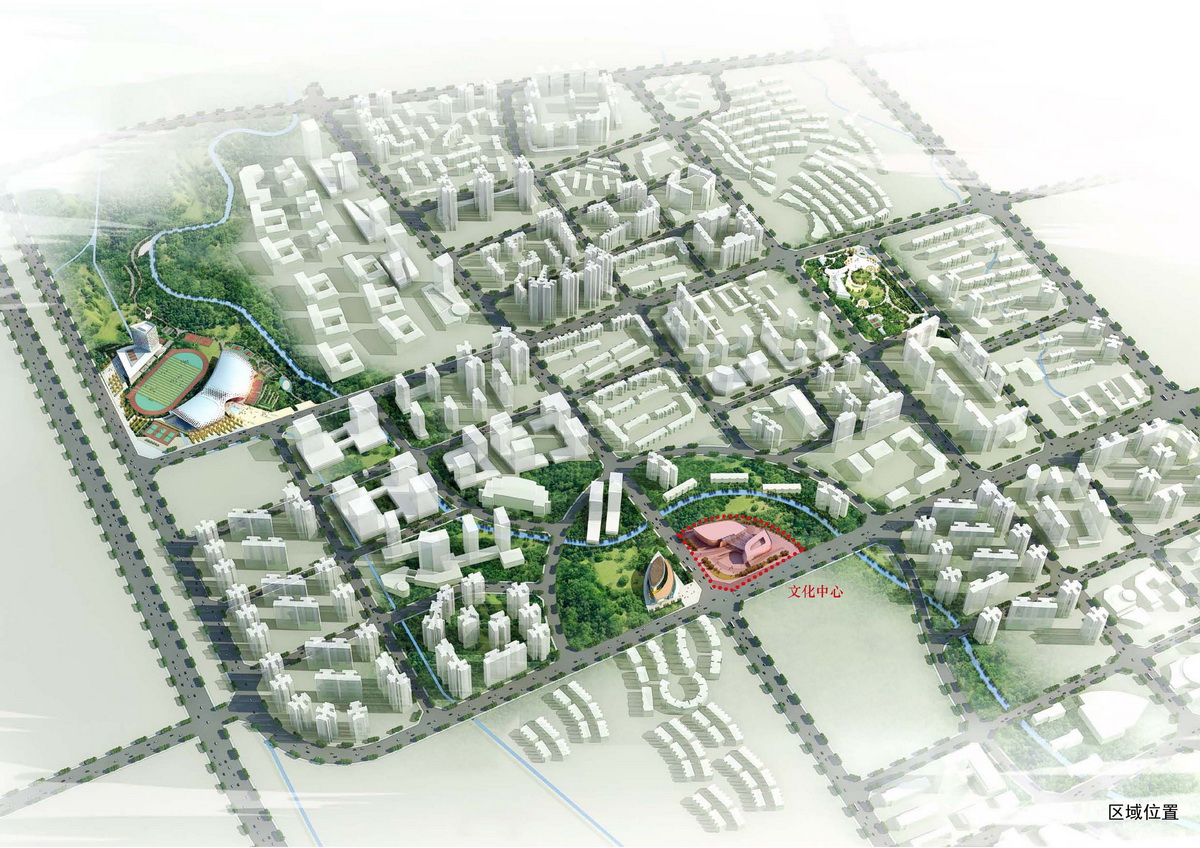

建筑用地選址于鄔縣“中信蜀部”東南部新城王橋路與長清路交界處知識公園內，用地南側為待建鄔縣圖書館，東側為規劃演藝中心用地。總用地面積約12824平方米。用地東側及南側均為15米寬的市政綠化帶，用地北側為知識公園。用地南側有一地下通道（待建）與圖書館用地相連。

總平面設計

本案在構思方面，取杜鵲花、杜鵲葉及流水等多重意闖為原型，協調南側圖書館形式進行設計。在總平布局上，規劃展覽館設置于東面臨長清路側，文化中心集非遺中心及美術館為一個體塊置于靠知識公園的西側。用地北側臨長清路設置有地下機動車出入口。同時在兩個體塊之間以一個集散性及穿越性的開敞通廊連接，設置一巨型雨篷，形成灰空間，在方便使用的同時，將各個功能體連成一個整體，作為人們活動及交流的場所。另外從大的布局考慮，規劃中整個知識公園的圖書館、文化中心、演藝中心圍繞長清路及王橋路形成的十字交叉口布置，并不能形成一個真正意義土的的中心。因此文化中心的設計想盡量將南側用地解放出來，形成一個具表演性質的市民廣場，試圖創造一個知識公園的中心。同時配合具有強烈導闖性質的水流狀景觀設計，將人流引闖對角的摸底洞景觀帶。

建筑設計

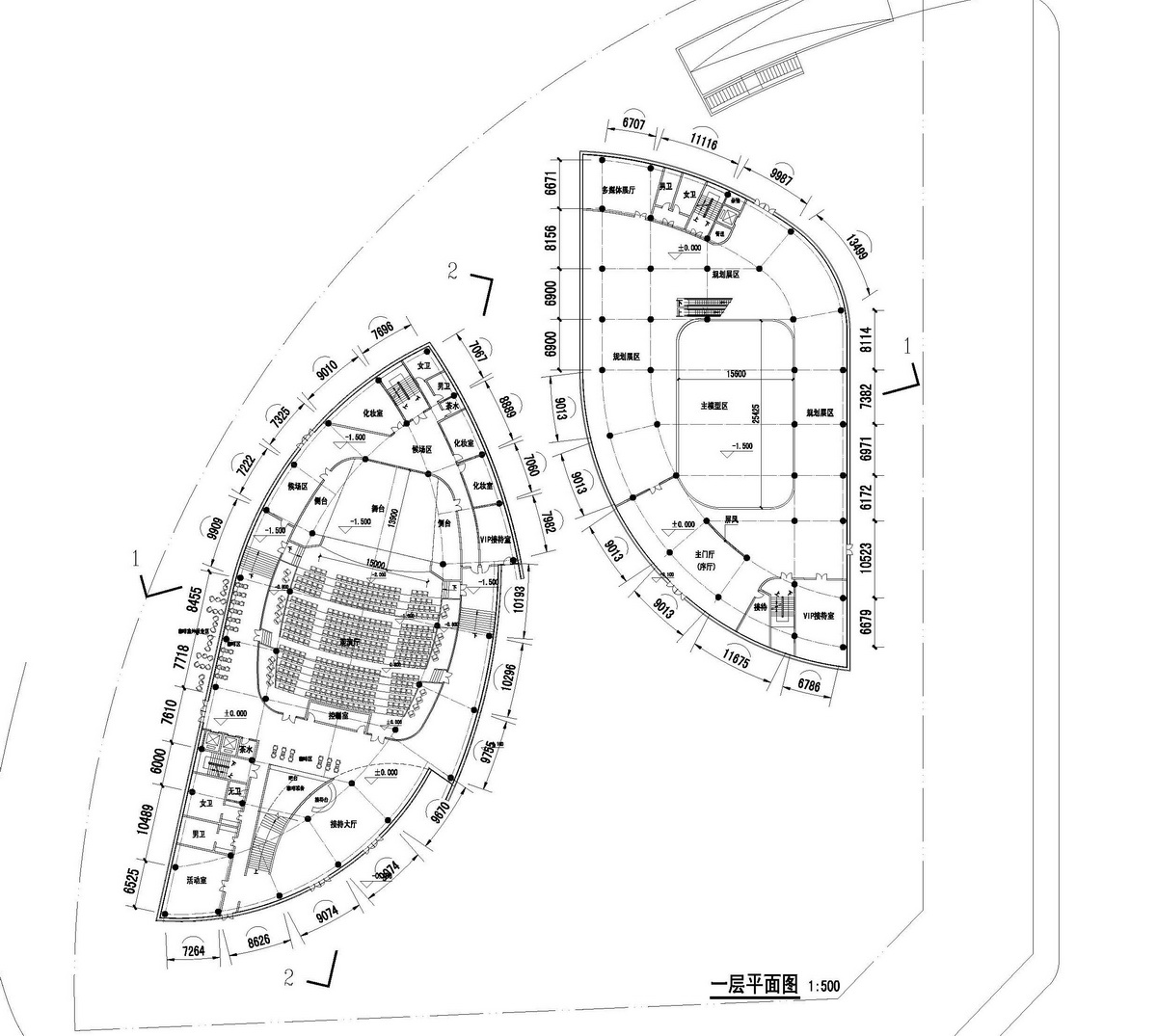

1平面設計

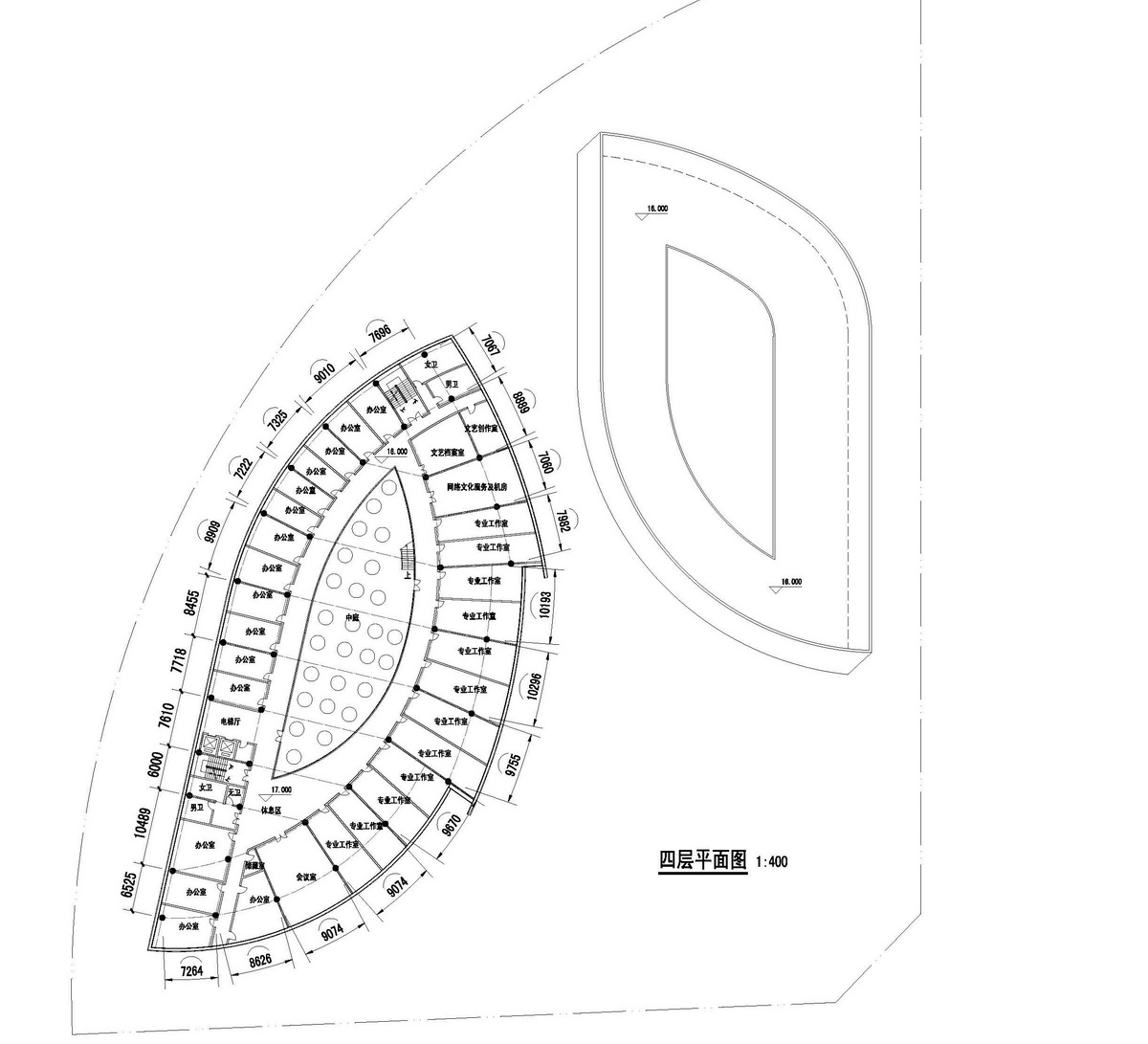

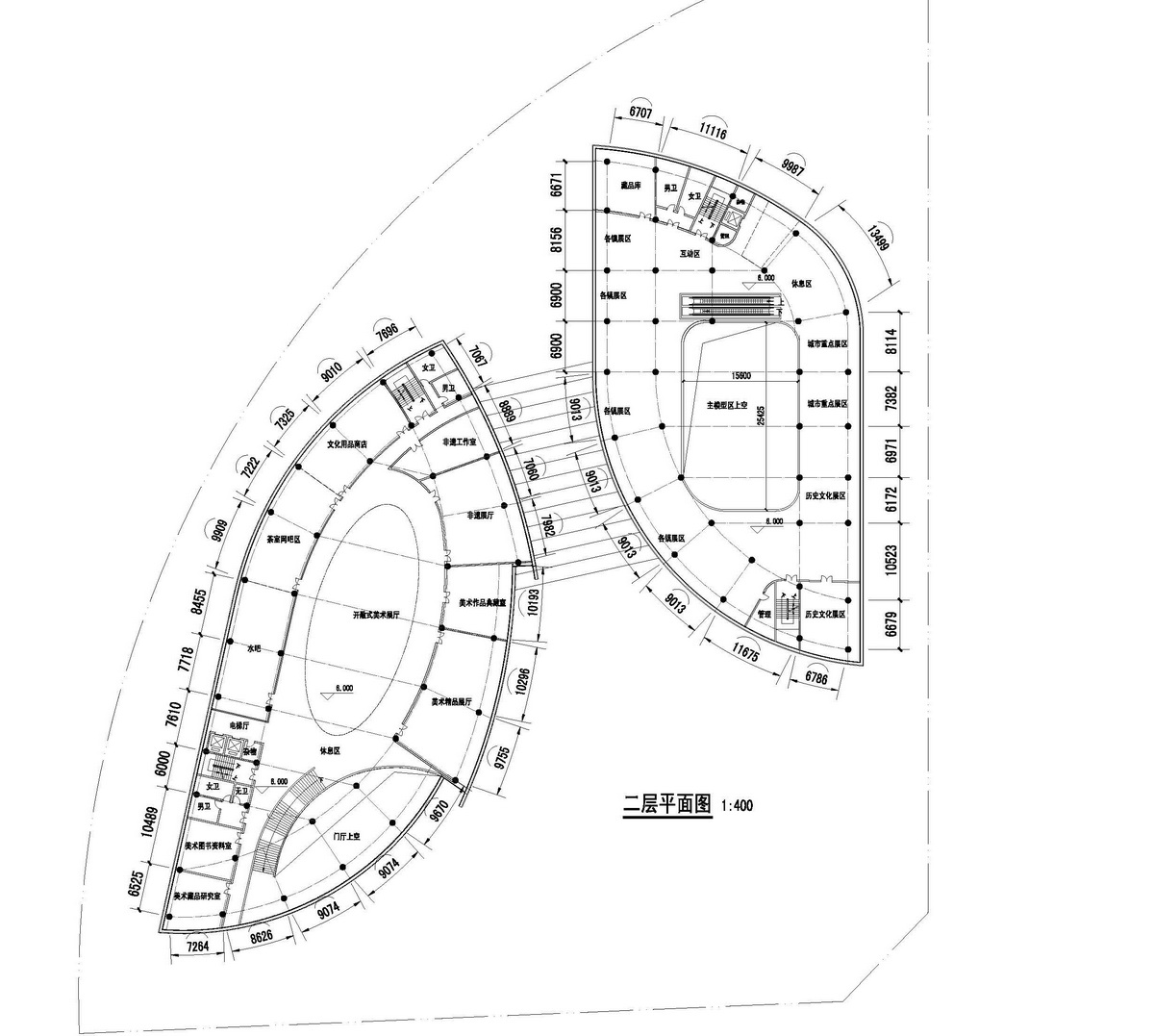

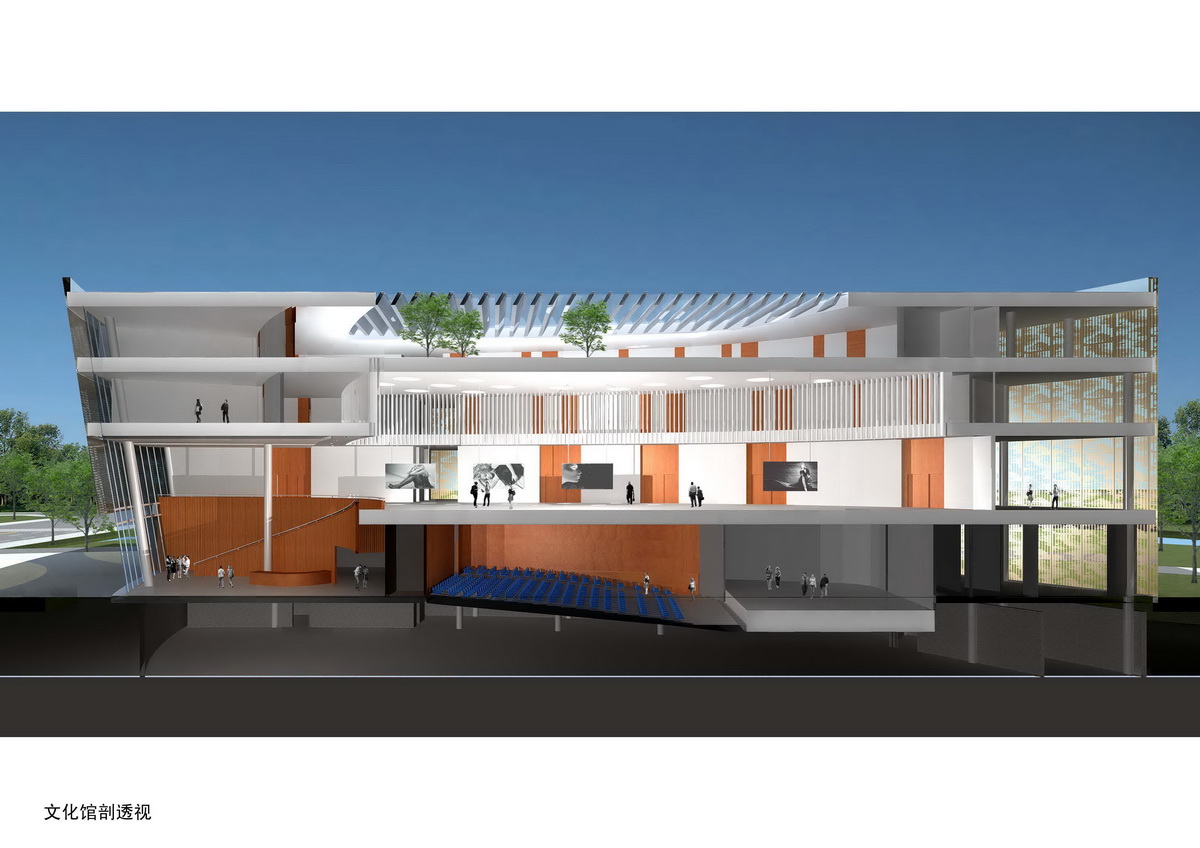

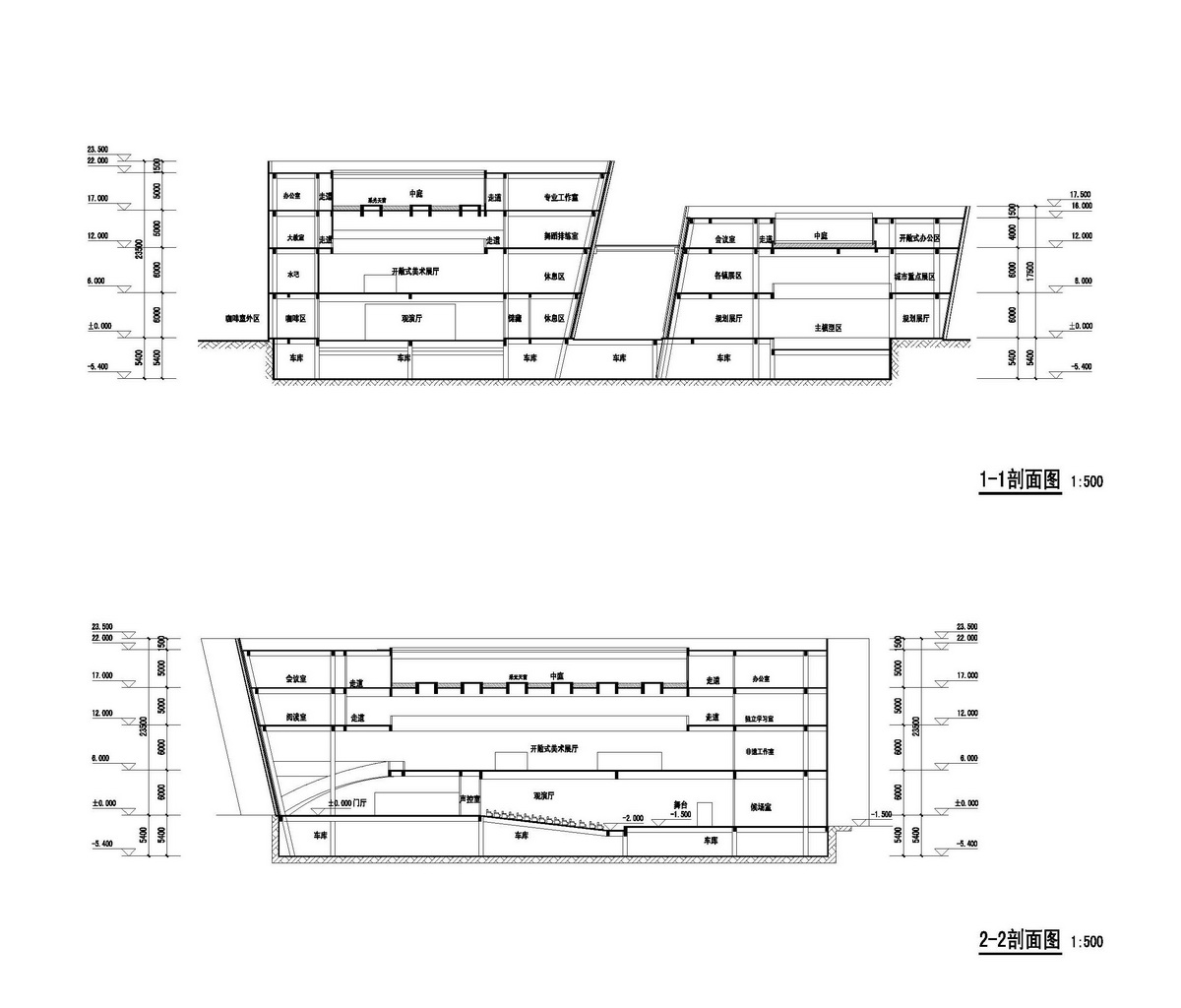

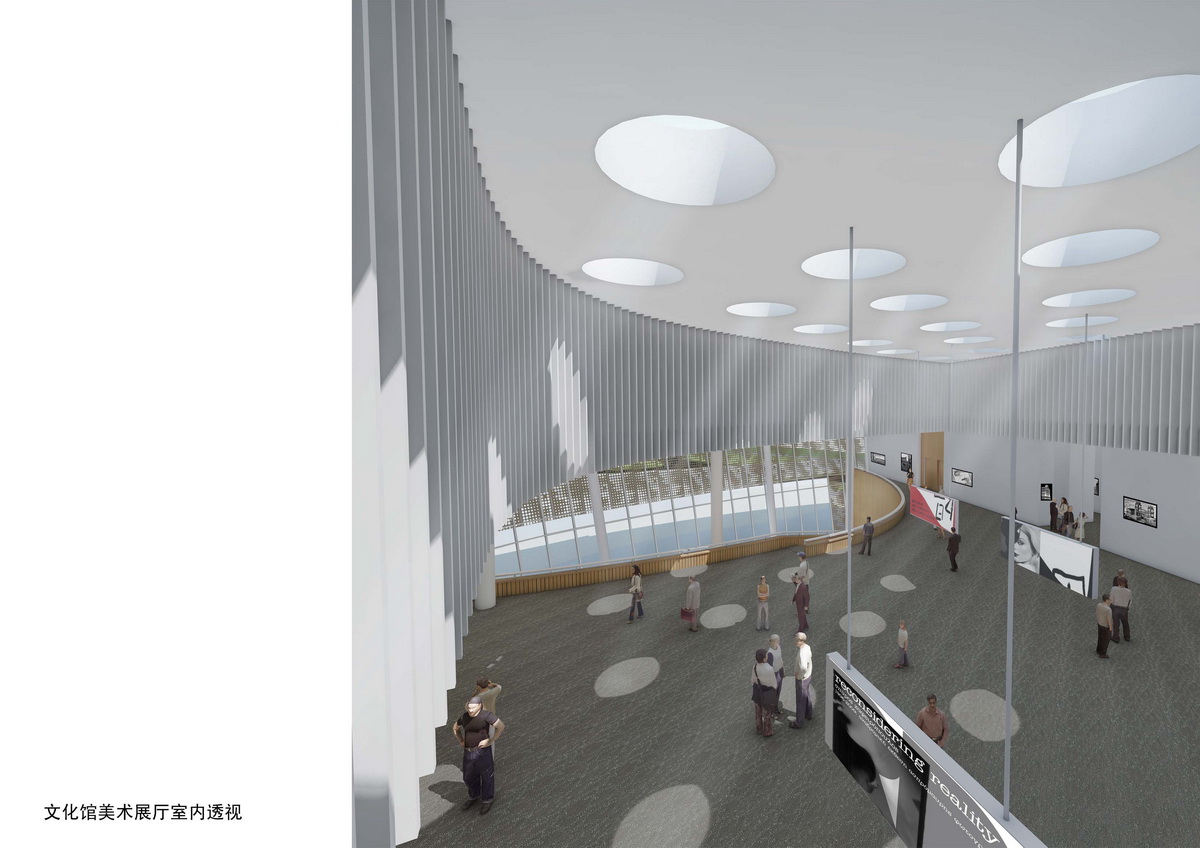

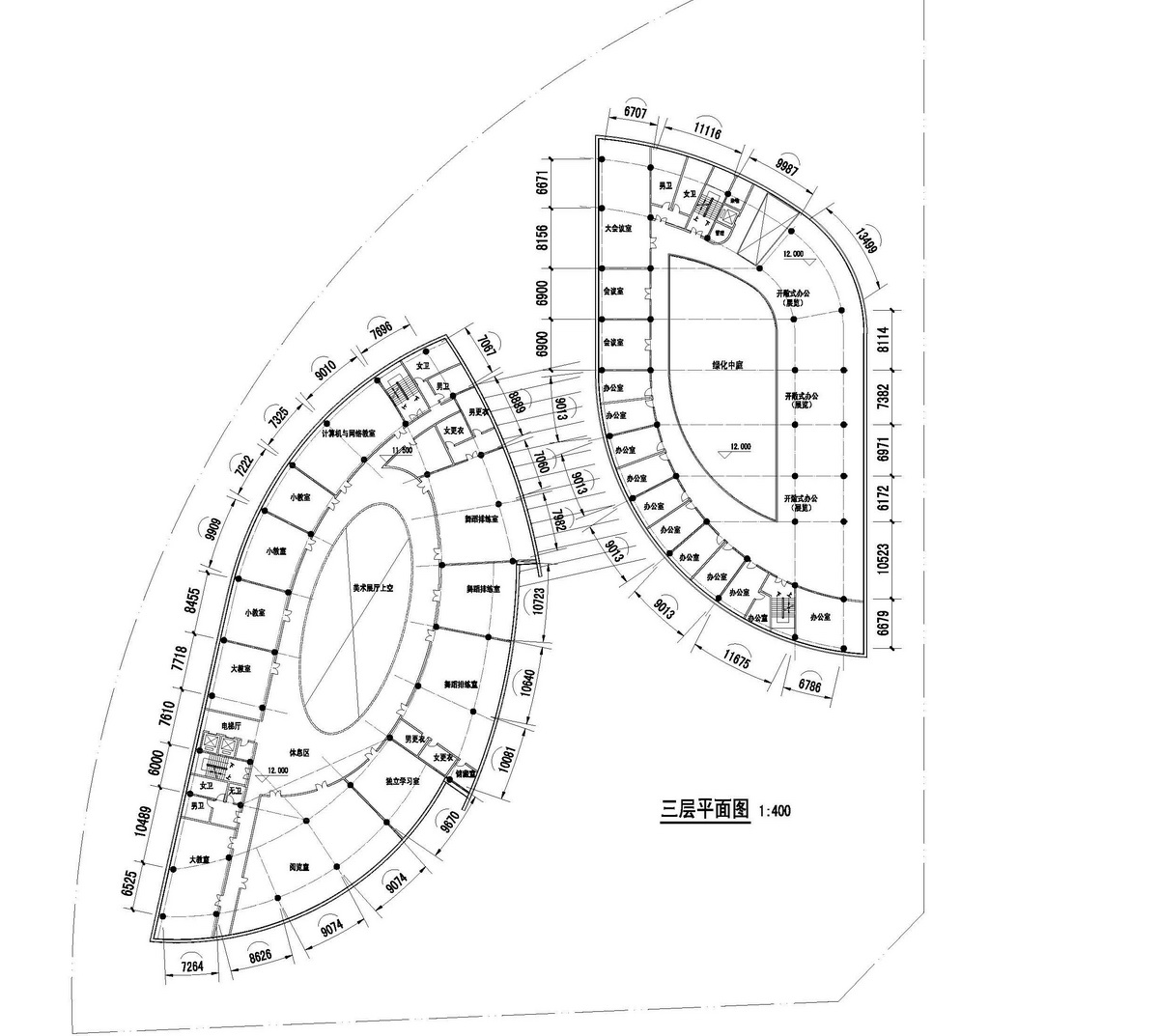

建筑平面主要分成2塊，文化中心體塊、規劃展覽館體塊。文化中心體塊共四層，含文化會演、文化展覽、美術展覽及非遺展覽等功能。美術館及非遺中心展廳位于二層，輔助辦公用房緊鄰布置：二層至三層圍繞中庭空間展開設計，設置有文化展覽廳，教室，學習室，活動室等公共空間。四層為文化館辦公用房。現演廳位于首層，與室外文化廣場相結合，突出文化建筑的互動性及展示型。舞蹈排練室設置于三層，緊鄰廣場側布置。規劃展覽館地上共3層，一、二層為門廳及展覽空間，設置有規劃展覽廳（含有15X25米的通高空間放置巨型”’、盤），歷史文化展覽區及主要城市地區展覽區：大廳兩側設置有臨展區及互動區，層高為6米及5.5米。規劃展廳形成一、二層之間的通高雪間，形成俯瞰模型的效果，展覽效果更佳。多媒體展廳及VIP接待均置于首層，VIP流線與普通參觀流線可分可合，使用更為方便。一、二層主要展覽空間通過精心組織，形成環形流線，在自動扶梯的引導下，使一二層流線更為順暢，參觀流線清晰明了。三層為規劃展覽館辦公用房，集中設置，避免了與參觀人群的干擾，設有中庭空間，使辦公環境更為舒適。另外，考慮到空間使用的適應性，考慮了將二層展覽拓展到三層的可能性，將三層部分辦公考慮成開敞式辦公，利用弧形直胞樓梯將流線延續至二樓。

2立面造型設計

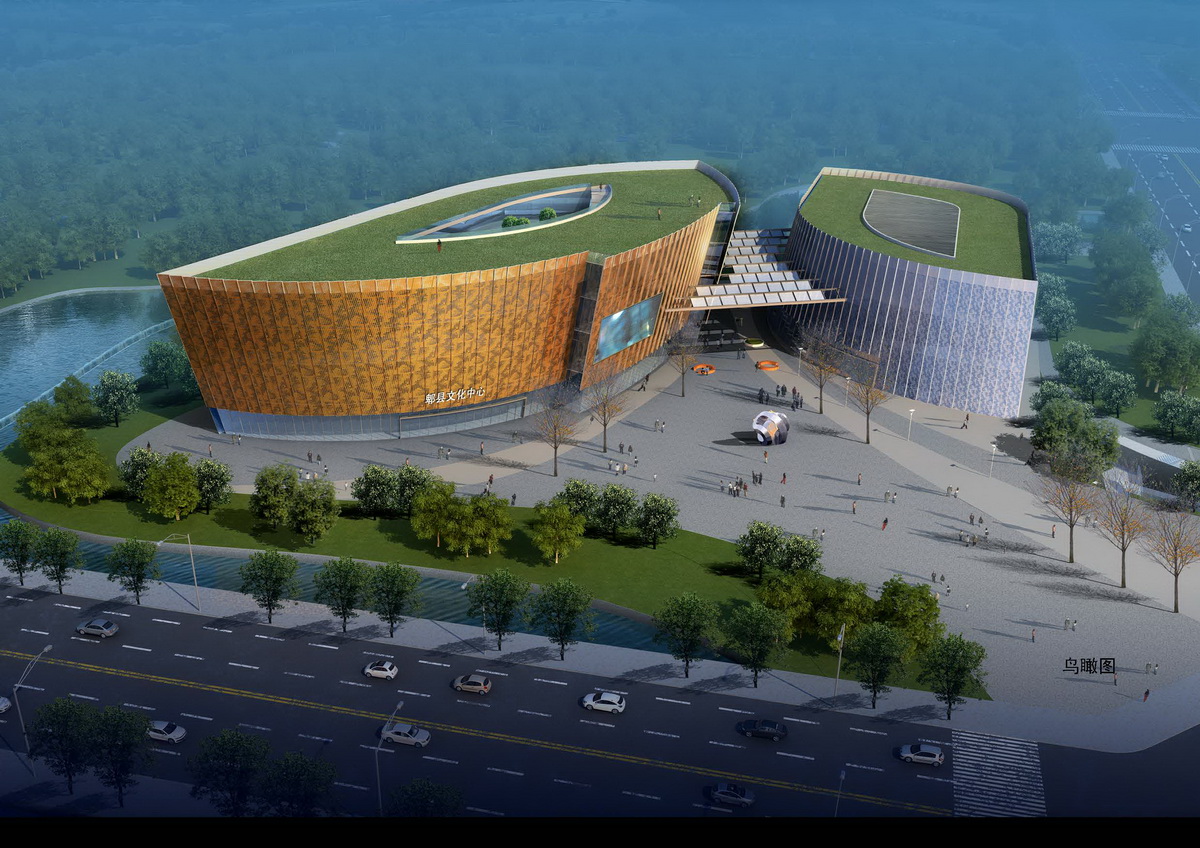

本案在形體土以杜鵲花、杜鵲口十的原型為出發點，以流動的形體與輕盈線條感表現出濃厚“鵲城印象”：立面采用虛實對比采用穿孔鋁板包裹，通過不同的穿孔大小及間距體現杜鵲花的抽象圖案，象征著傳統文化與數字文化兩種載體的共存，這種對比是歷史與時代、傳統與現代、文化與科技的對比，也與我國傳統文化中的二元論思想達成一致。

工程概況

本項目位于成都市鄔縣城區，總建筑面積約18673.70m2(（地上13942.39m2，地下4731.3lm2）。本項目平面造型活潑新穎，類似于兩片樹葉形狀，單體平面投影尺寸約60m×40m及80m×50m。兩單體之間櫚距約15m用玻璃巨型雨棚相連。兩館地上34層，地下l層，建筑高度約22m。結構設計的原則是在滿足建筑使用功能和空間造型的基礎土，結合本專業特點，做到技術可靠、安全適用、經濟合理。

設計依據

主體結構設計使用年1良：50年。自然條件：

基本風壓值：wO=O.30kN/m2，地面粗糙度B類、風載體型系數等均按《建筑結構荷載規范（2006生在版〉》GB50009-2001取值。基本雪壓：sO二0.20kN/m2，雪荷載準永久值系數分區：III。抗震設防烈度：7度，設計基本地震加速度值：01飩，設計地震分組：第二組。工程地質概況：未提供。業主提出的書面要求：暫無。執行的主要法規和采用的主要標準：建筑結構可靠度設計統一標準GB50068-2001建筑抗震設防分類標準GB50223-2008建筑地基基礎設計規范GB50007-201l建筑結構荷載規范（2006年版）GB50009-2001混凝土結構設計規范GB50010-2010建筑抗震設計規范GB5001l-2010高層建筑混凝土結構技術規程

JGB-2010建筑設計防火規范GB50016-2006高層民用建筑設計防火規范（2005年版）GB50045-95地下工程防水技術規范GB50108-2008混凝土外加劑應用技術規范GB50119-2003。

建筑分類等級

建筑結構安全等級：二級。建筑抗震設防類別：標準設防類（肉類〉。地下室防水等級：二級。她基基礎設計等級：擬為Z級。上部結構及地下室結構方案結構縫（伸縮縫、沉降縫、抗震縫〉的設置本主理各單體平面投影尺寸約60m×40m，沿長度方闡超過規范要求設置伸縮縫尺寸，在不影響建筑功能及造型要求的前提下，宜在適當部位設置永久性伸縮縫，以解決混凝士收縮和溫度影響問題。伸縮縫的設置還應符合抗震縫的要求，避免由于設縫造成各結構單元形成抗震不利的體形。
