成都高新技術金融后臺中心

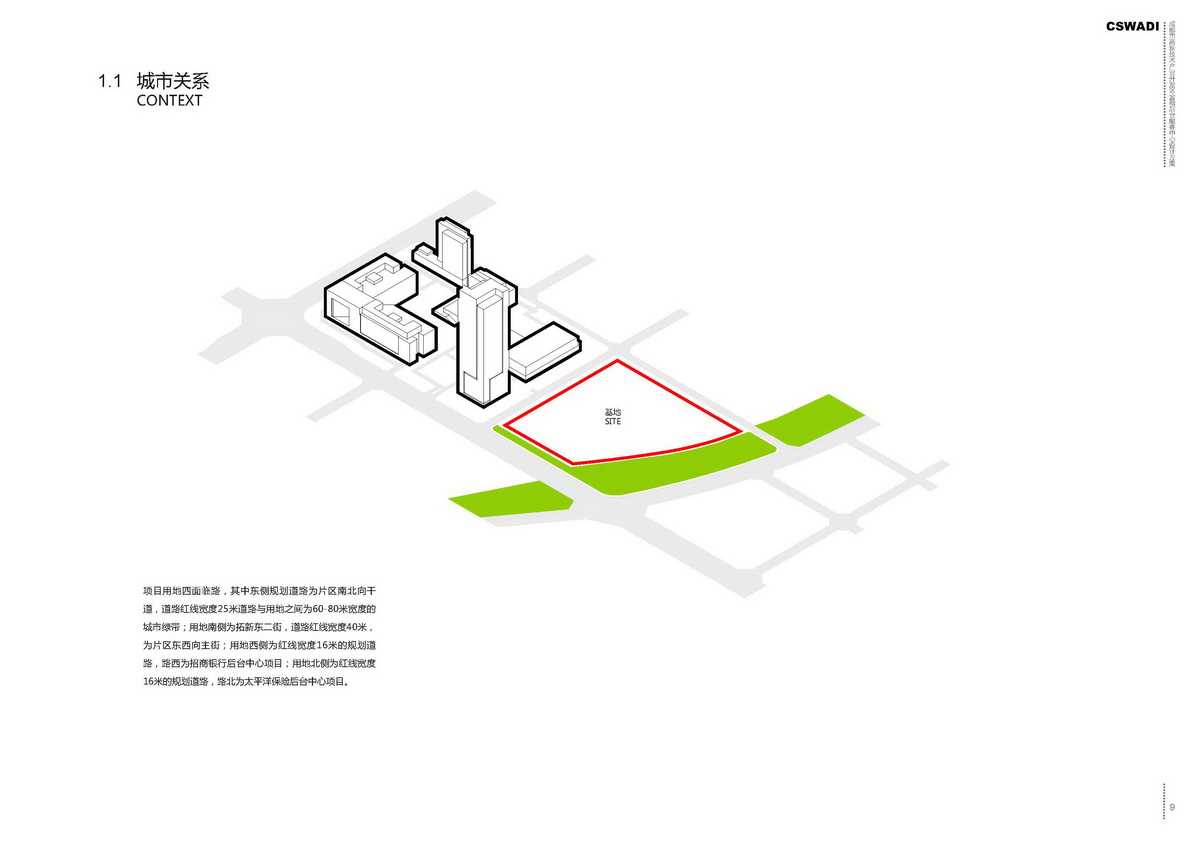

場地分析

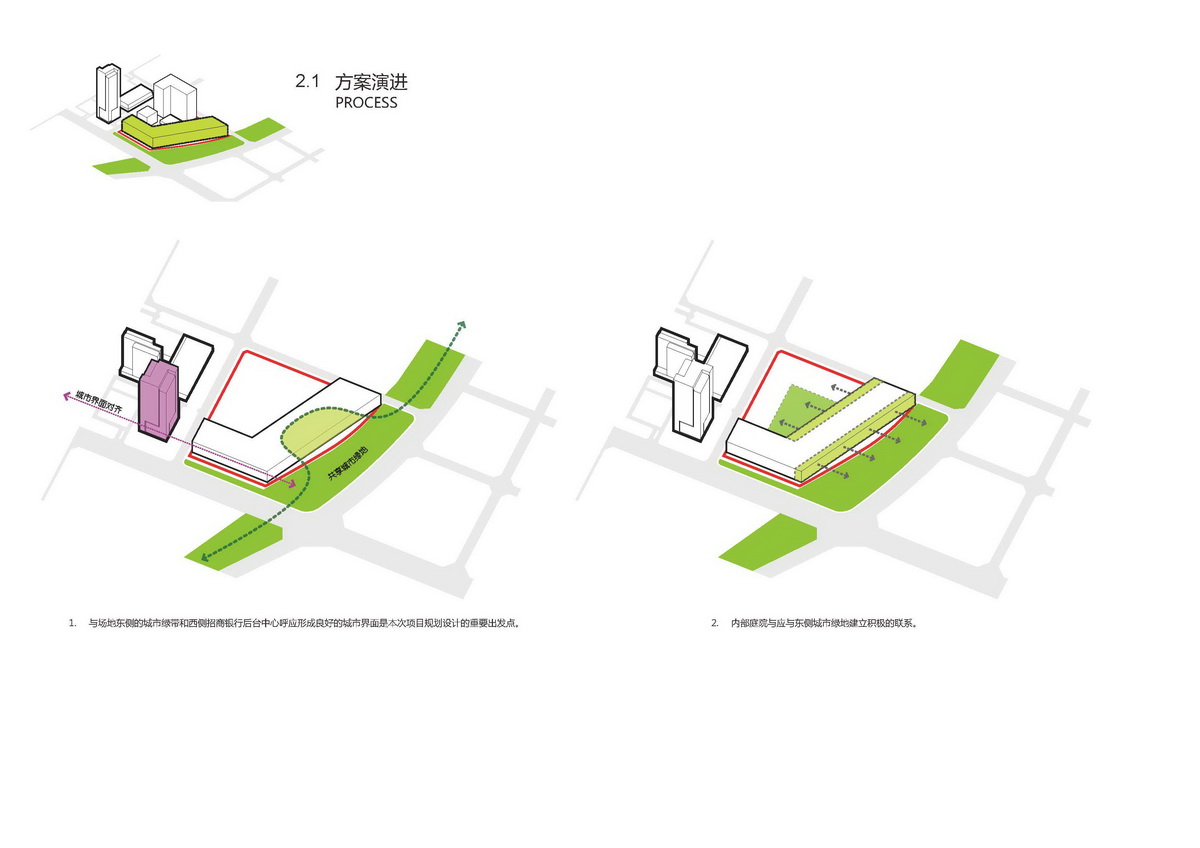

金融后臺服務中心位于成都高新南區大源組團，天府大道與益州大道之間。項目用地四面臨路，其中東側規劃道路為片區南北向干道，道路紅線寬度25米道路與用地之間為60-80米寬度的城市綠帶；用地南側為拓新東二街，道路紅線寬度40米，為片區東西向主街；用地西側為紅線寬度16米的規劃道路，路西為招商銀行后臺中心項目；用地北側為紅線寬度16米的規劃道路，路北為太平洋保險后臺中心項目，與場地東側的城市綠帶和西側招商銀行后臺中心呼應形成良好的城市界面是本次項目規劃設計的重要出發點。

總平面布局

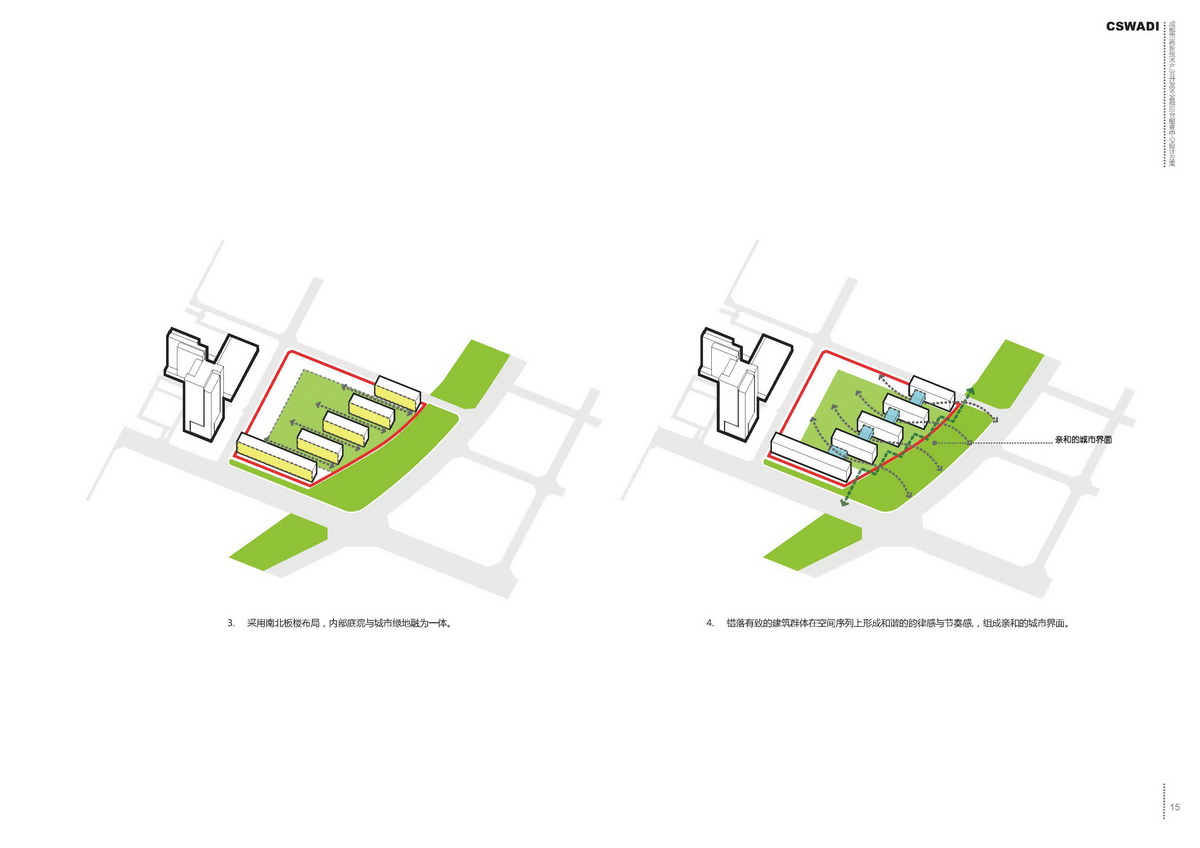

本方案為圍合式布局，東南側行列式板樓與西北側的“L”型高層圍合形成中心庭院，中心庭院通過行列式板樓之間的空間與用地東側的城市綠地溝通互動，構成園林式、景觀化的工作環境。

交通組織

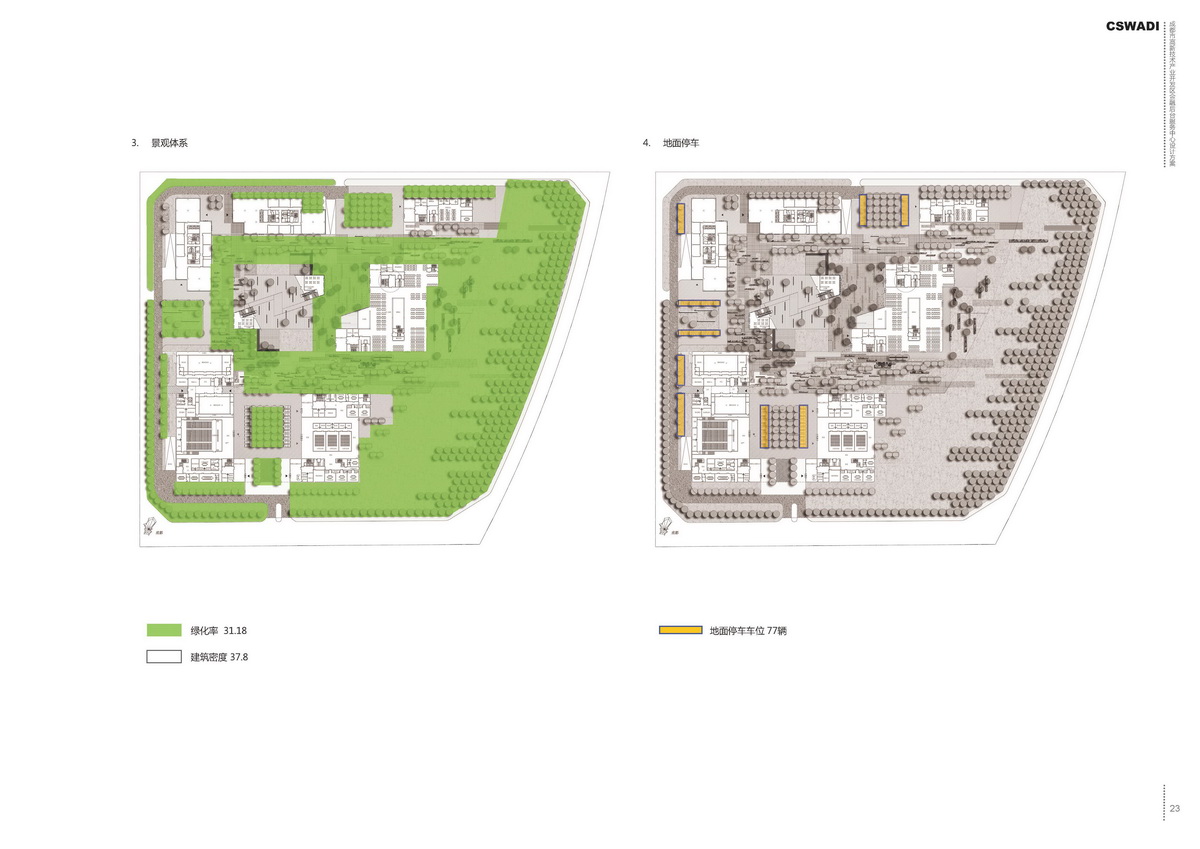

為實現良好的園區內部景觀環境，本項目本著人車分離的原則，在用地外圍設置必要的機動車道，園區中部作為步行景觀區域限制機動車通行，僅滿足貴賓和緊急情況下消防車輛通行。項目設置南、西、北三個機動車出入口，依托南側的片區東西向干道拓新二街，南入口作為引導園區序列的主入口。園區西南、西側和北側設置機動車道，聯系三個出入口，在靠近三個出入口的位置，就近設置下地下室的坡道，在靠近三個機動車出入口的位置，設置回轉廣場，實現大部分辦公的機動車的直接到達。本項目設置兩層地下室，結合入口處少量地面停車，提供滿足城市規劃設計條件的機動車泊位。

綠化景觀

文化苑定位于市民公益性文化公園，東側延續故居的后花園，試圖營造當年郭沫若少年成長環境，將茶溪垂釣、阡陌茅屋等元素作為主景，以西側巍峨蔥郁的綏山為背景，將人們的思緒帶入到郭沫若的文境中。文化苑往西逐漸過渡到活動區，沿西側規劃道路設置的茶園（二期沫若文化苑配套建筑）將提供游客和本地市民豐富而富有傳統韻味的休閑空間。園內點綴收集文物，如牌坊、石雕等，展現地方鄉土文化。植物配置上以鄉土樹種為主，疏密適當，高低錯落，主要以常綠樹種作為背景，四季不同花色的花灌木進行搭配，通過季相設計，營造四季有景，營造層次豐富、景致宜人的公園環境。博物館北倚商業街區，掩映在南側文化苑的樹影中。以郭沫若生平不同時期所在地的典型植物為元素，在緊鄰建筑以及在建筑內部，設置以翠竹、櫻花、銀杏等為主題的小景庭，與室內展陳相呼應，形成一體化的展覽效果。

商業街街道空間符合傳統川西南古鎮的尺度，蜿蜒流暢，空間開合有致，富于層次。一期商業街在北側設置入口廣場，種植大冠幅黃桷樹。沿梯步而下，利用原有愛鳥協會基地保留樹木，結合商業服務，營造一個生動、宜人的室外休閑場所。

設計指導思想

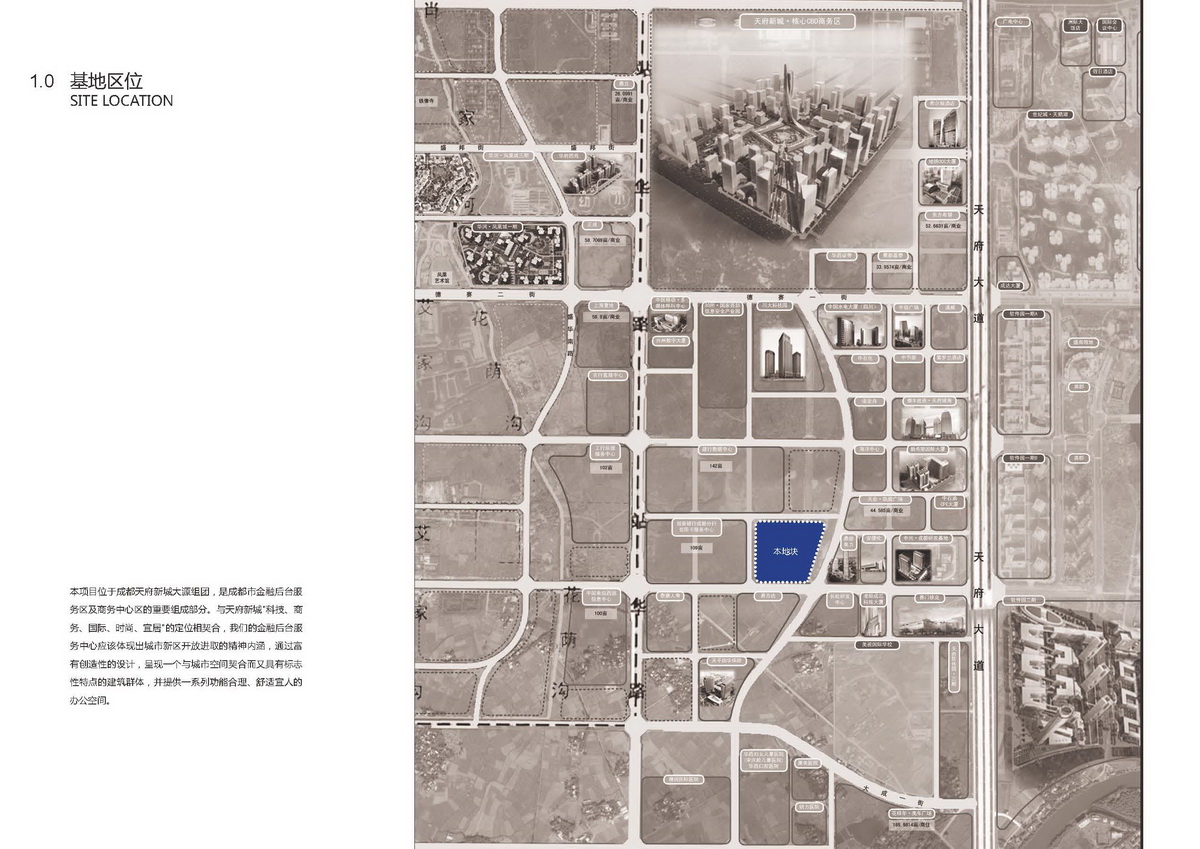

本項目位于成都天府新城大源組團，是成都市金融后臺服務區及商務中心區的重要組成部分。與天府新城“科技、商務、國際、時尚、宜居”的定位相契合，我們的金融后臺服務中心應該體現出城市新區開放進取的精神內涵，通過富有創造性的設計，呈現一個與城市空間契合而又具有標志性特點的建筑群體，并提供一系列功能合理、舒適宜人的辦公空間。

設計特點

錯動的空間序列形成統一而豐富的整體節奏

園林式布局營造宜人空間

錯落的盒子構建綠色主題

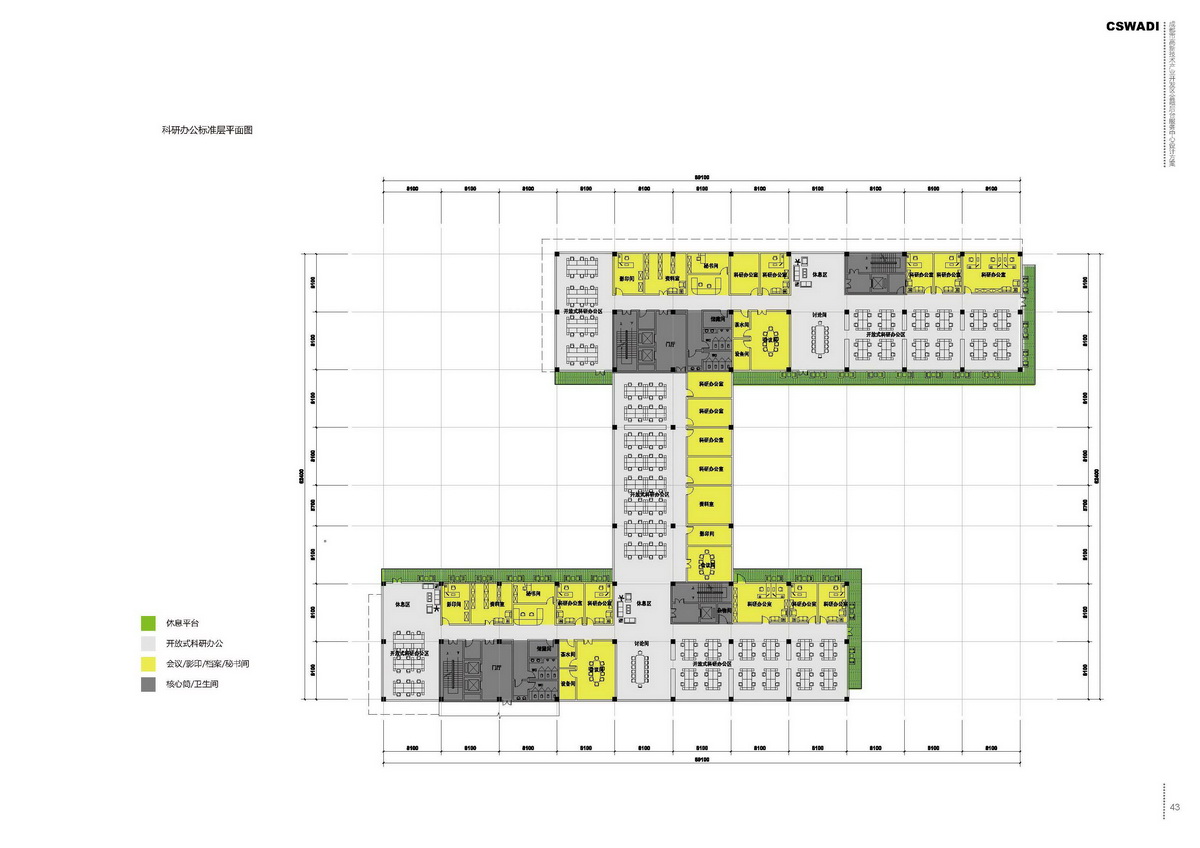

高適用性的平面布置構筑金融服務高地

在經濟性原則下塑造具有地標性的現代建筑2建筑功能布局

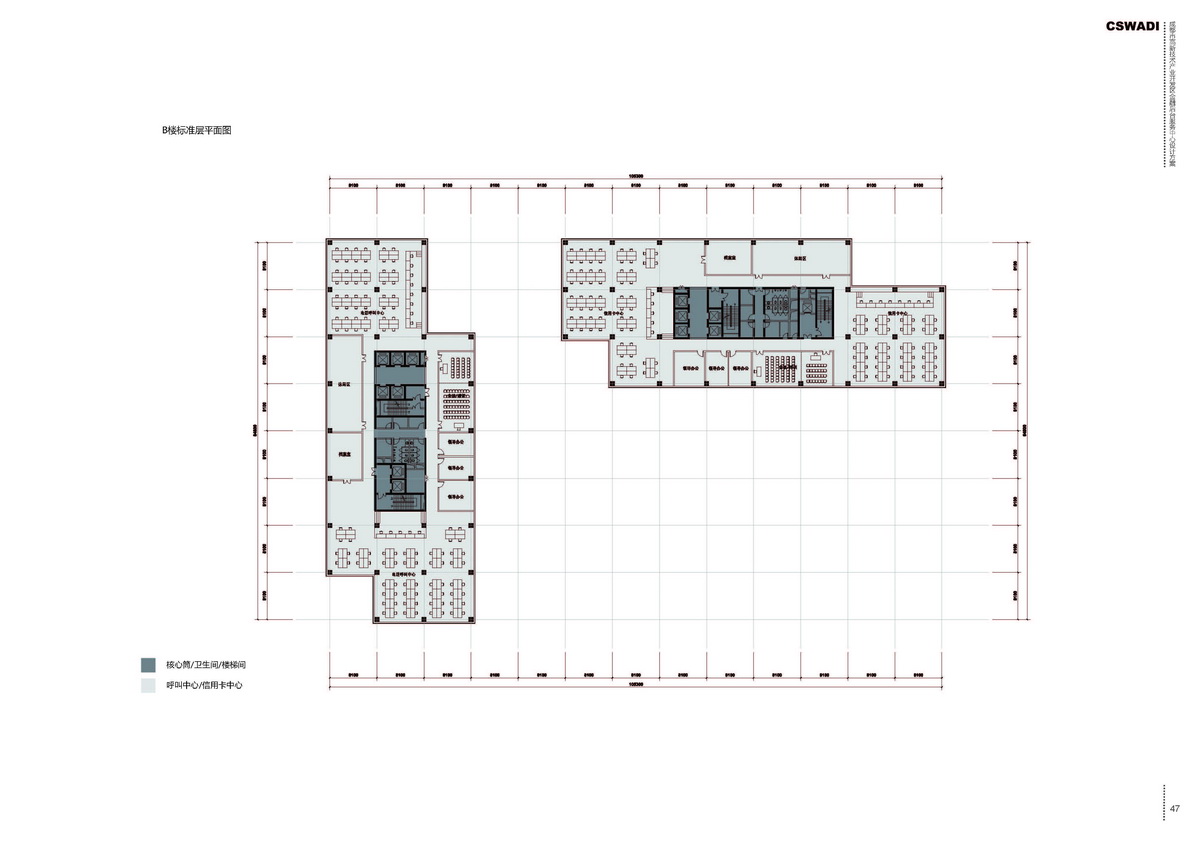

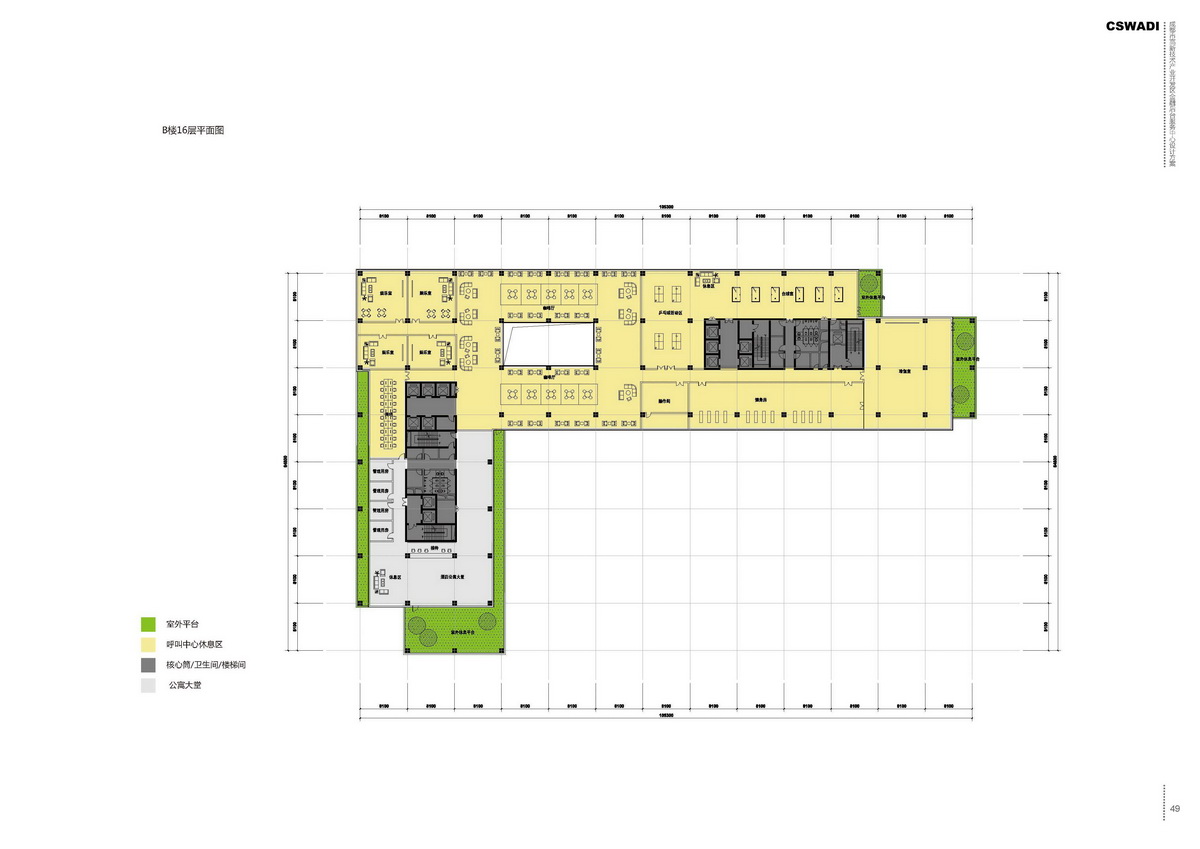

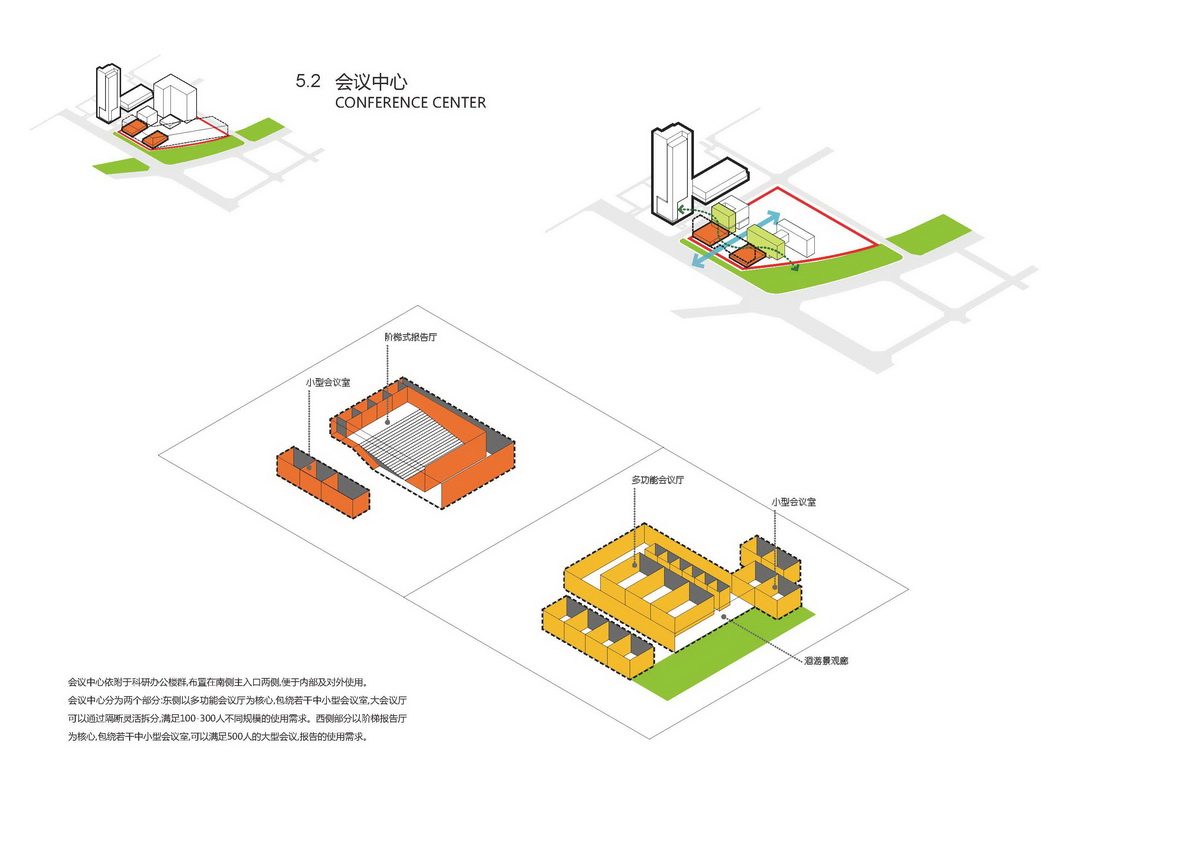

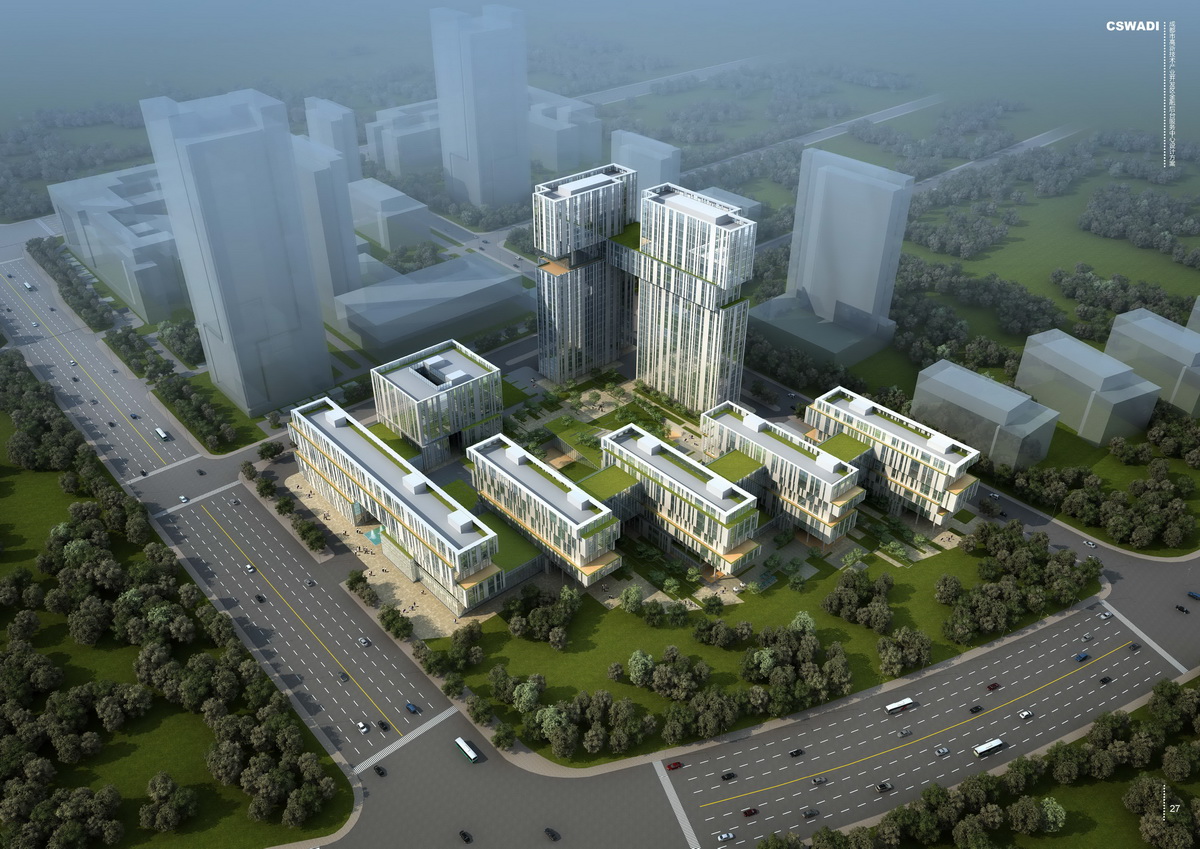

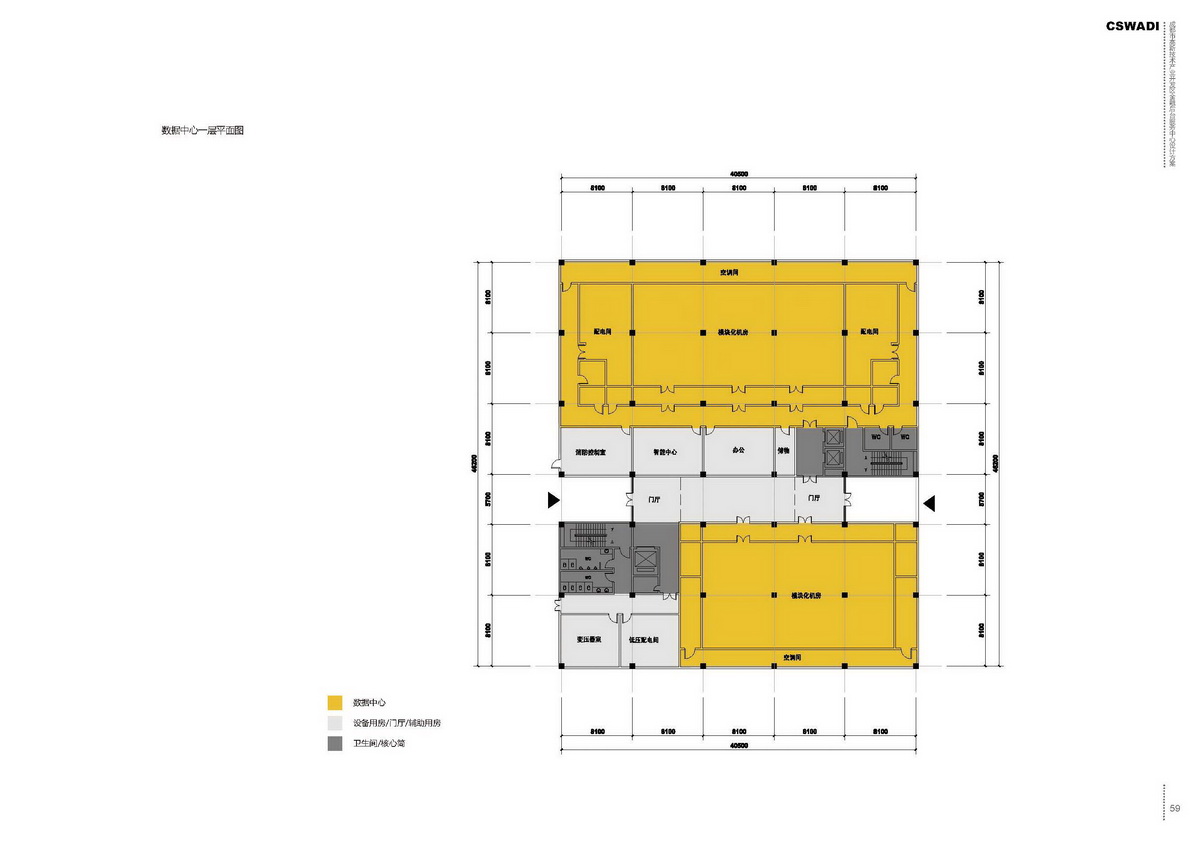

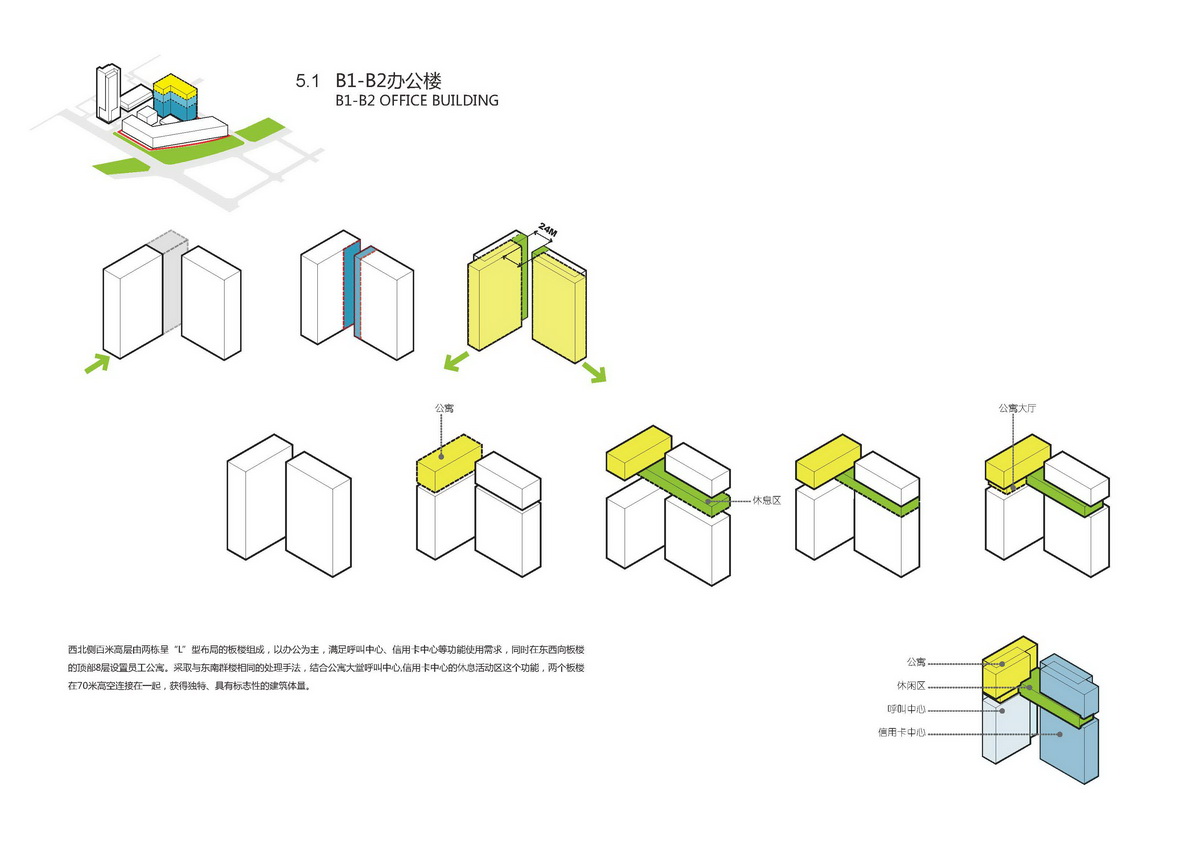

東南側群樓由5棟南北向的辦公樓和1棟正方形體量的數據、災備中心組成，均為32米以下的二類高層建筑，群樓南側與用地西面招商銀行的建筑體量平齊，達成整齊劃一的城市界面；東側通過板樓的錯動獲得與東面景觀大道相協調的城市界面，同時也優化了各樓辦公空間的景觀視野。為了讓樓內的辦公人員獲得更多享受和接觸室外景觀、陽光、空氣的可能，辦公樓被設計成由若干“盒子”錯動構成的體量，由此，大量樓層獲得了室外平臺。西北側百米高層由兩棟呈“L”型布局的板樓組成，以辦公為主，滿足呼叫中心、信用卡中心等功能使用需求，同時在東西向板樓的頂部8層設置員工公寓。采取與東南群樓相同的處理手法，結合公寓大堂這個功能，兩個板樓在70米高空連接在一起，獲得獨特、具有標志性的建筑體量。此外，會議中心和餐廳被布置在群樓底層連接部分和景觀之間，而不是以獨立體量存在，通過功能與優越景觀環境的結合、互動，產生我們所希望的，更加積極、活躍的場所。

建筑風格特點

建筑群體錯落有致，在空間序列上形成和諧的韻律感和節奏感，與城市保持和諧的形體關系。建筑單體通過層間的錯落獲得獨特的建筑體型，立面處理上采用節奏變化的豎向?qū)崏ψ鳛榧±?，?qiáng)調各層的體塊感，層間的錯動使得肌理中產生變化和律動，構成標志性的、富有時代氣息的建筑外觀。

結構設計

南側的多層板樓樓及數據災備中心，采用全現澆的鋼筋混凝土框架結構。因板樓間均設置了連接平臺，且板樓間相互錯動，結構設計時會在不影響建筑功能和造型需求的前提下，在適當位置設置防震縫，以將其劃分為于抗震有利、且經濟指標更好的相對規則的結構單元。西北側的呈”L”型布置的兩棟高層建筑

采用鋼筋混凝土框架剪力墻結構。兩棟高層板樓在70米高度處有約3層樓高的連接體，連接體跨度約24米。因連接體相對剛度偏小，為避免高層板樓設計的復雜化，擬采用弱連接方案，以保證兩棟高樓的結

構獨立性。連廊部分可采用鋼桁架或鋼筋混凝土桁架，一端與其中一棟板樓剛性連接，另一端與另一棟板樓采用帶限位措施的滑動連接，既能滿足建筑效果要求，又簡化了高層結構設計（可避免超限審查），還可節約建安成本，是經濟可行的結構方案。因建筑利用體塊錯動形成的部分大跨度、大懸挑，擬采用局部鋼結構、鋼（混凝土）桁架或預應力混凝土技術予以解決。當混凝土結構跨度較大時，采用預應力混凝土技術除能獲得更大的室內空間外，也不會過多的增加建安造價，且技術成熟、施工方便，是解決大跨混凝土結構的較好方案。

基礎選型

因無地勘報告，根據我公司在該項目擬建場地區域周邊的工程設計經驗，該擬建場地土層從上至下一般為素填土、硬塑粘土、硬塑粉質粘土、稍密亂石~密實亂石層。硬塑粘土和粉質粘土可作為多層部分的基礎持力層，采用獨立基礎或筏板基礎或樁基礎；卵石層可作為高層部分的基礎持力層，采用筏板基礎或樁筏基礎。具體基礎形式應根據實際場地土層條件確定。

結構材料

(1) 混凝土：C20~C40；地下室部分采用C30防水混凝土。

(2) 鋼筋：砼構件中HPB235、HRB335、HRB400。

(3) 鋼結構：Q235B、Q345B。

(4) 預應力梁：OVM系列錨具及配套錨墊板、螺旋筋，1860MPa高強低松弛鋼鉸線。

(5) 焊條：E43xxx或E50xxx。
