Sketchup貼圖技巧詳細圖解

Sketchup貼圖按照使用需要，大體可分為 3 類,1.普通貼圖 2.包裹貼圖 3.投影貼圖

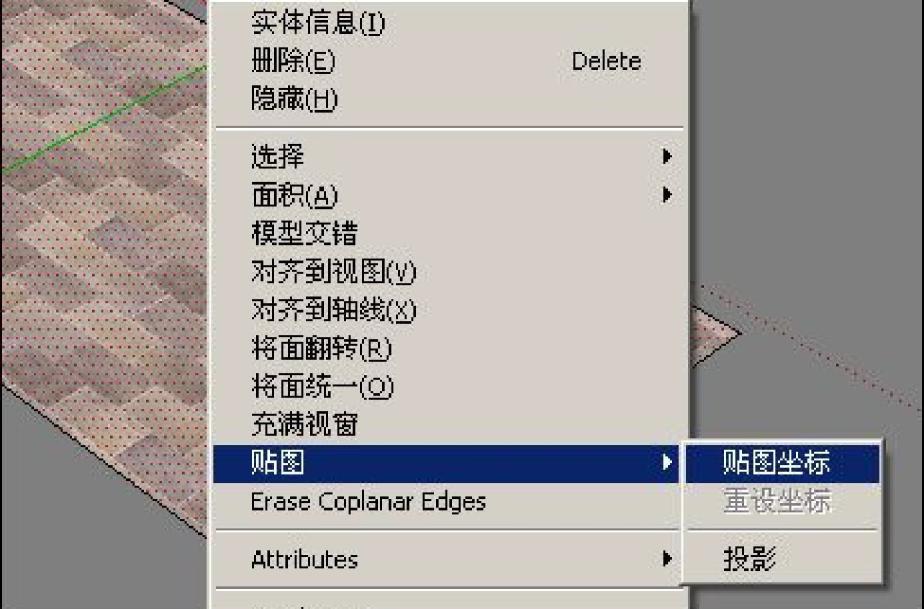

1.普通貼圖 這種貼圖是最普遍的，就是賦予一個平面一個貼圖材質，這個貼圖單元在這個平面上可以重復 n 次，也可以比平面大。這種貼圖的調整主要靠貼圖坐標來調整。具體方法：在需要調整貼圖的平面上點擊右鍵，選擇“texture(貼圖) ”菜單內的各個選項，相信很多人已經知道了。

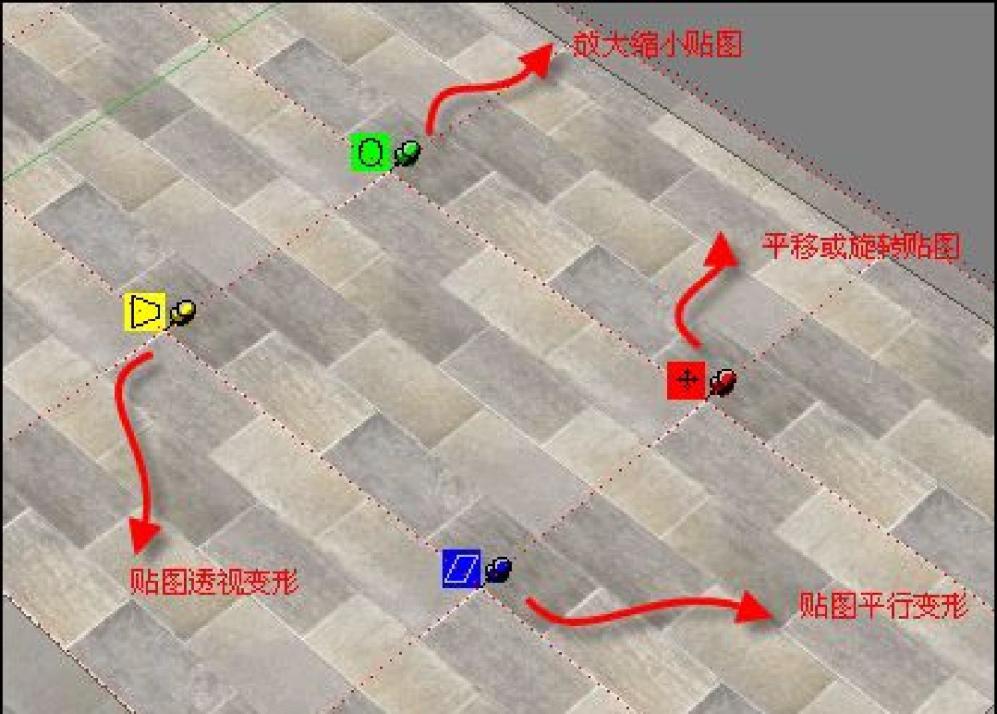

SU擴展顯示貼圖，并在貼圖上顯示 4 個“別針”這 4 個別針非常有用：

注：圖中十字箭頭圖標解釋錯誤，此別針只有平移貼圖的作用，無旋轉貼圖作用！

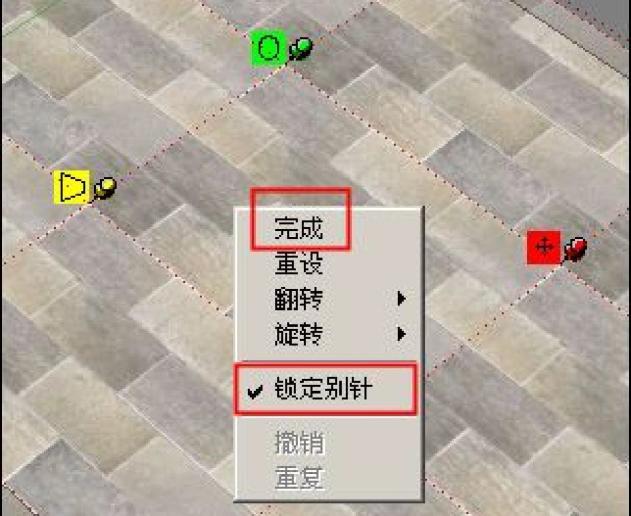

3.更改完成后右鍵--完成，既可退出貼圖坐標編輯模式。

貼圖坐標編輯狀態下，右鍵，如果“鎖定別針”選項沒有被勾選，那么別針的樣子就不是上面說的，功 能也不一樣。這個狀態下別針的功能和使用方法是：

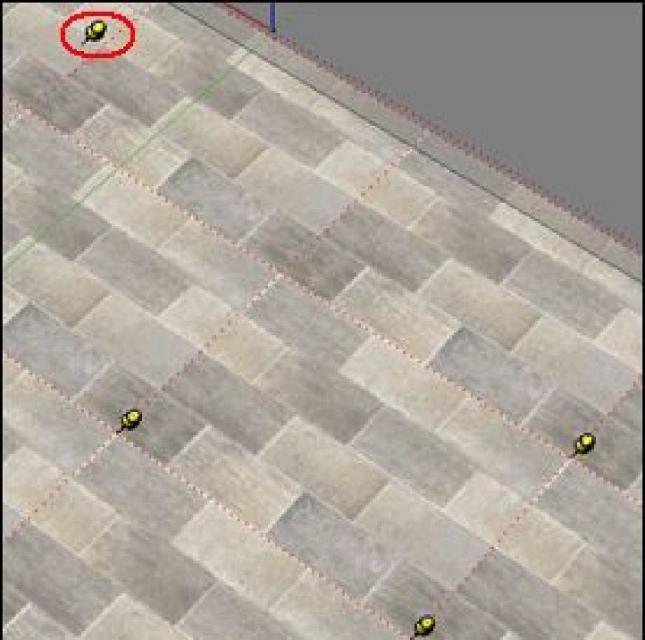

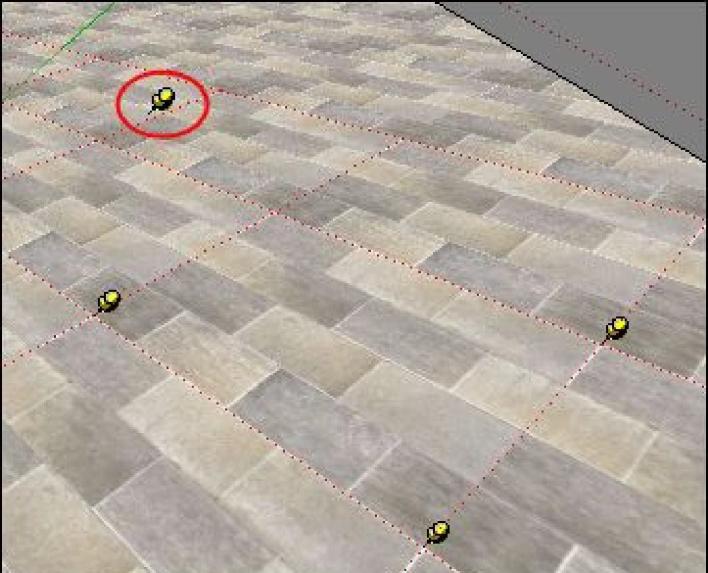

按鼠標左鍵抓起一個別針，松開鼠標，把它放到一個需要的基點上，點擊鼠標左鍵將別針放下，然后 你就可以拖動這個別針（按住鼠標左鍵，抓起別針，但不放開鼠標）到你需要的點，那么貼圖的這個點就 會有基點移動到新的點，貼圖也產生了變形。

貼圖坐標編輯模式下，其他右鍵菜單功能就不多說了，比較簡單，試試就知道了。

2.包裹貼圖 類似一個盒子外面包裝紙的貼圖需要，適用于包裹貼圖，如下圖：

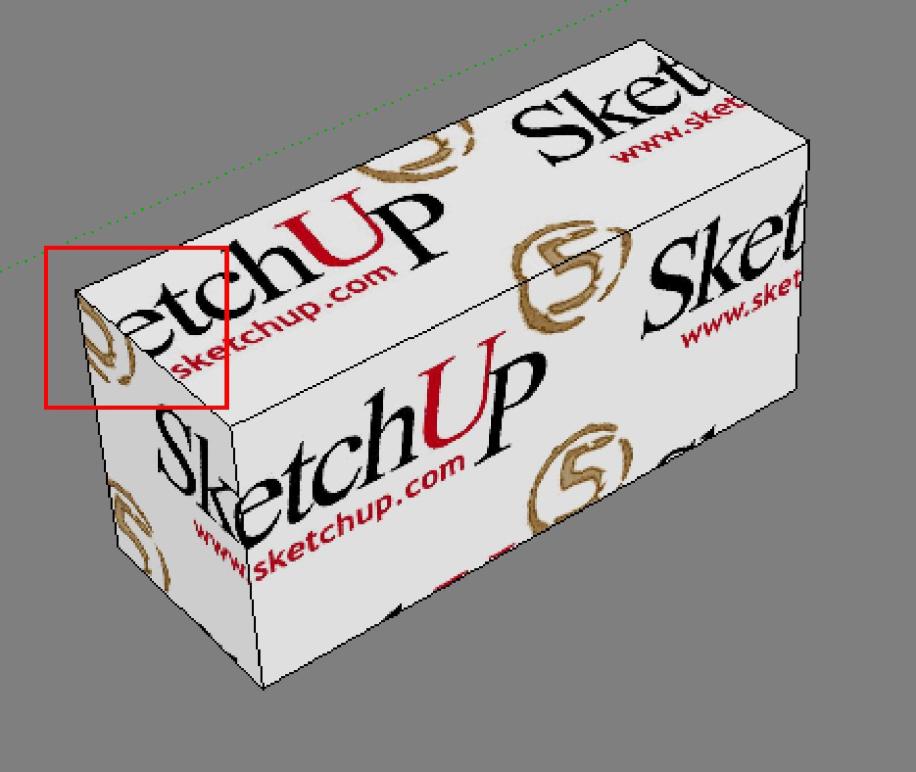

圖中標出的位置明顯看到貼圖在轉折處是對縫無錯位的，這就是包裹貼圖，貼圖像一張包裝紙那樣包 裹在物體表面。

這種貼圖實現起來并不困難，需要的是先給一個平面賦予貼圖，用貼圖坐標調整好大小位置后，用吸 管吸取這個平面的材質，然后賦給其他相鄰的平面。注意，關鍵是要用吸管吸取這個平面的材質，而不是 在材質管理器中選擇這個平面的材質。因?yàn)檫@個平面的材質被調整大小和坐標后，具有自己獨立得屬性，這些屬性是貼圖無錯縫得關鍵，我們需要給其他平面賦予的是和這個平面具有相同屬性的貼圖，而不是沒 有調整過的原始貼圖（材質管理器中的那個貼圖）。

包裹貼圖也有其弱點，下圖可以看出，我們以正對相機的面為基本面，吸取材質賦給其他面，雖然相 鄰面與基本面貼圖實現了無縫相接，但是其他面之間由于貼圖的大小位置等原因，還是出現錯縫：

3.投影貼圖 任何曲面，不論是否被柔化，都應使用投影貼圖來保證貼圖的無縫拼接。 投影貼圖是一種特殊的貼圖方式，具體如下：

Sketchup 中，貼圖可以調整，在一個已經被賦予貼圖的平面上(注意是一個平面，不是多個面，也不 是被柔滑了的曲面)點擊右鍵，選擇 texture，展開二級菜單中可以看到：

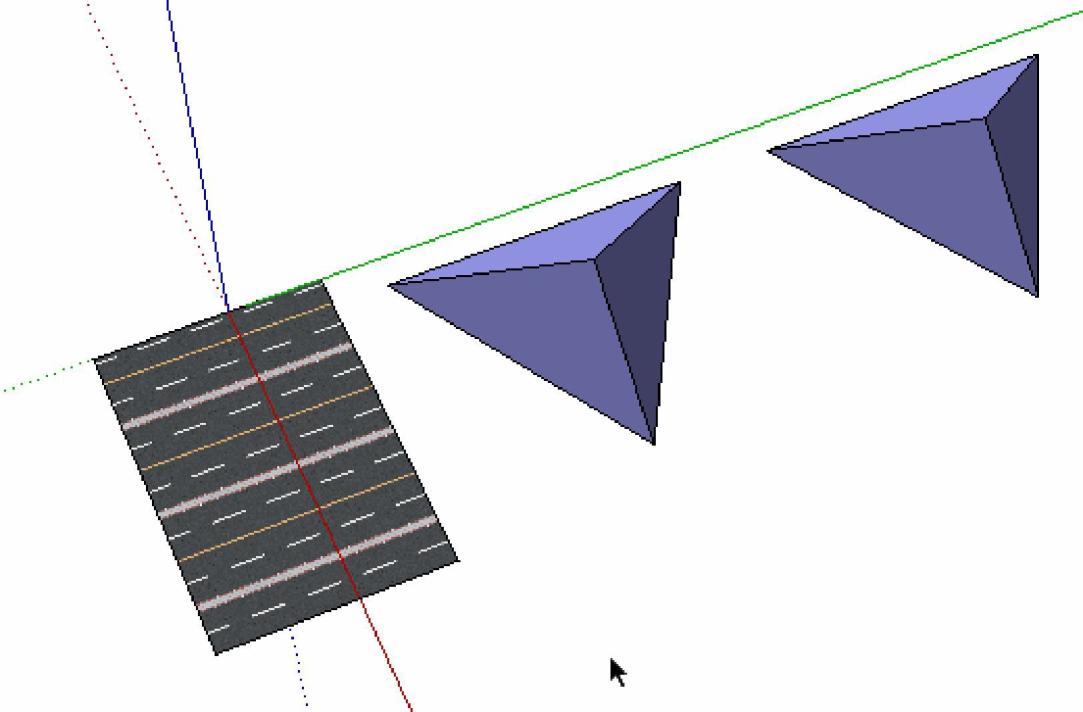

關鍵在于 Projected 選項，這個選項應該翻譯為“投影貼圖”，對于曲面貼圖來說，這個選項是必要條 件，不勾選此選項，曲面貼圖不可能成功！我們來做個試驗，用一個三角錐來模擬最簡化的曲面，看看使 用包裹貼圖和不使用包裹貼圖的區別，如圖，一個平面有貼圖，在這個平面上點擊右鍵，texture 中，先不 選擇 projected，用吸管吸取平面上的材質賦給三角錐 1，然后選中 projected，用吸管吸取，賦給三角錐2,看看區別：

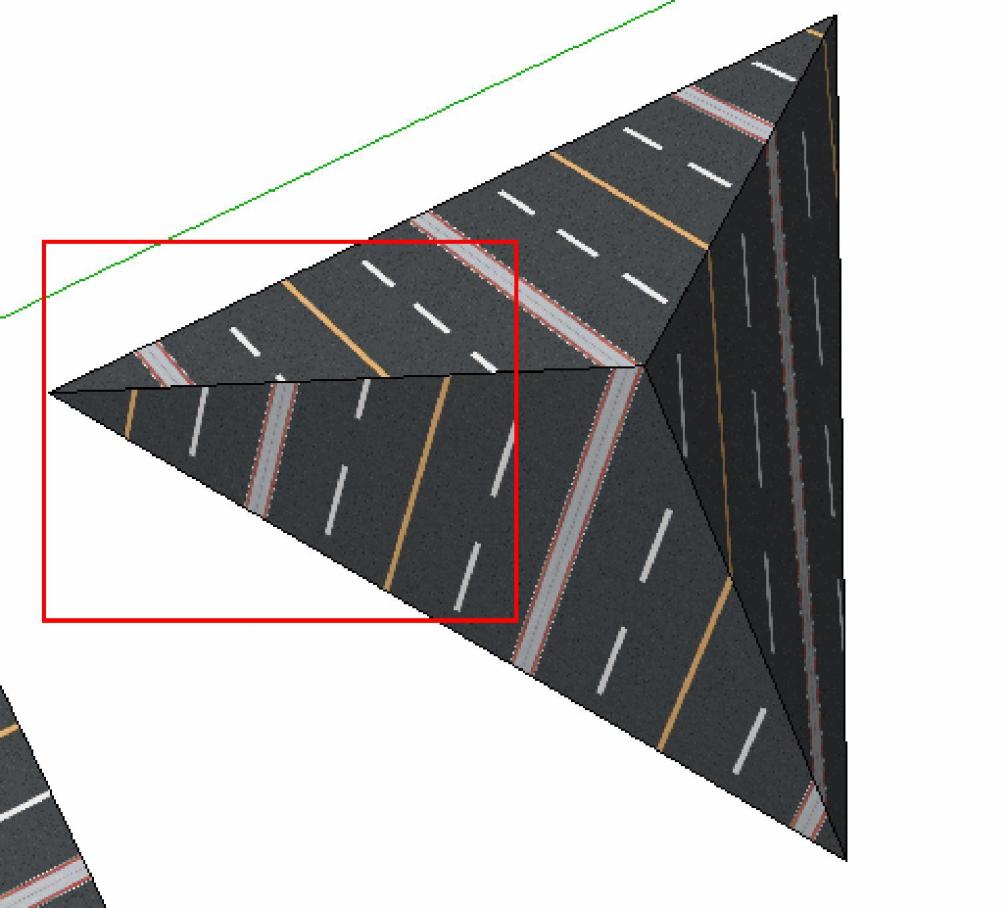

三角錐 1，沒有使用包裹貼圖，明顯出現錯動：

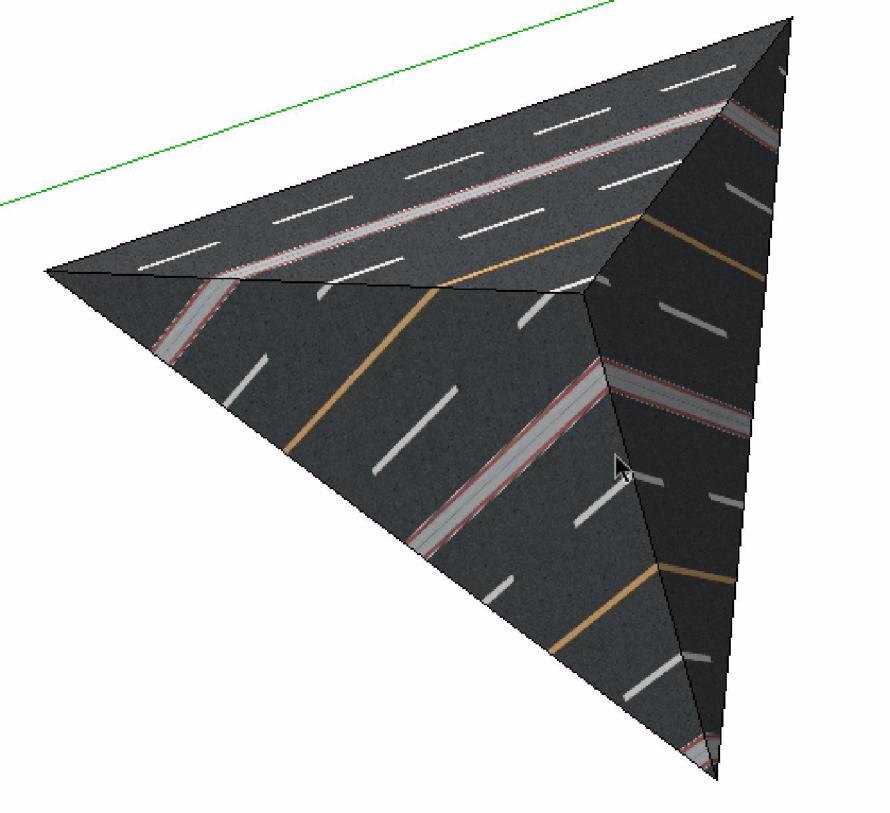

三角錐 2，使用樂包裹貼圖，完美拼縫：

可以看到投影貼圖的重要作用，之所以叫“投影”自然和他的原理相關，投影貼圖的工作原理：

實際上投影貼圖就是在貼圖來源平面上，截取被賦材質物體的投影形狀的貼圖，將貼圖包在三角錐上， 形成無縫的貼圖結果。

仔細分析，投影和包裹貼圖不完全一樣，紙包裹物體，紙的花紋是隨著物體形狀轉折而轉折的，花紋 大小不會改變；但是實際上，Sketchup 是用投影的方法，給物體進行包裹貼圖的，用 push 工具將平面推 拉，與三角錐相交，可以很清楚地看到他的工作模式：

可以看到，Sketchup 是把貼圖拉伸，與三角錐相交，貼圖正面投影到物體上，形成物體上的貼圖。因 此，使用投影貼圖，會使貼圖有一定的變形。

曲面貼圖的方法自然也就有了：Sketchup中曲面就是由很多三角面組成的，給曲面貼圖必須使用投影 貼圖。

1.建立一個平面，將地形貼圖賦給這個平面，貼圖可以是任意方式獲得的，將貼圖的 projected 包裹選項選中即可最方便最直接的方法還是上面說的，texture-勾選 projected

2.將這個平面移動到需要給材質的地形上，注意保持地形不是組或組件，而只是一個被平滑的曲面。 將平面縮放到足夠垂直覆蓋住地形曲面。

3.用頂視圖，透明模式，texture-position 調整平面的貼圖坐標和大小等，使之被調整到你需要的位置 和大小，然后用吸管吸取平面上的材質，賦給地形曲面，OK！

為什么要在平面上吸取材質，而不是從材質庫里選取？這和包裹貼圖一個道理，因?yàn)閷?duì)于包裹材質， 一個平面上的材質只保留在這個平面上，材質庫里記錄的，是貼圖最初被調入場景時的初始坐標，大小信 息，和你已經調整好的平面上的貼圖只有使用的貼圖圖片是一樣的，而坐標大小等完全不同了！所以一定 要吸取使用平面上的材質，而不是材質庫里的。
