葡萄牙實驗建筑“混合塔”-柔軟的塔樓

項目信息

設計 :CITA -The Royal Danish Academy of Fine Arts

位置 :葡萄牙

類型 :景觀建筑 混合塔

材料 :彎曲GFRP桿件及定制的CNC織物

分類 :景觀資訊

定制編織結構的多種尺度

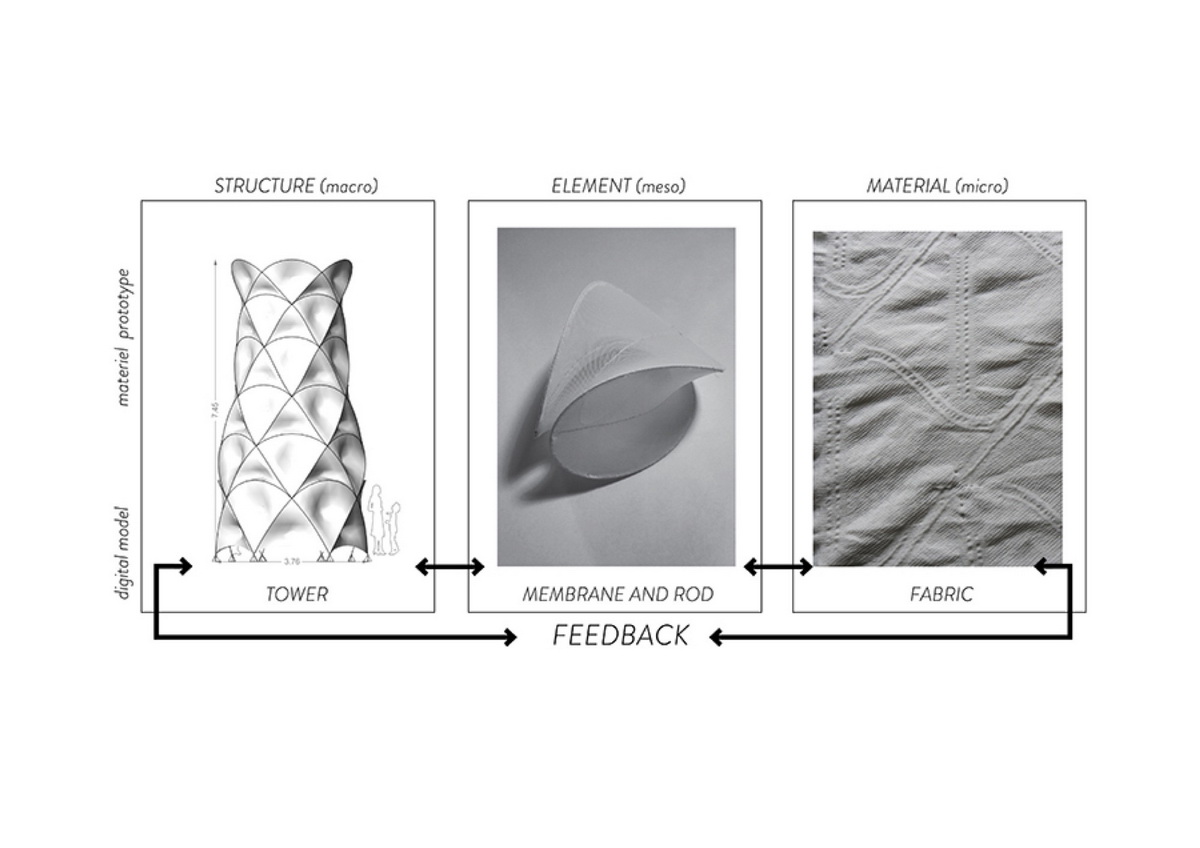

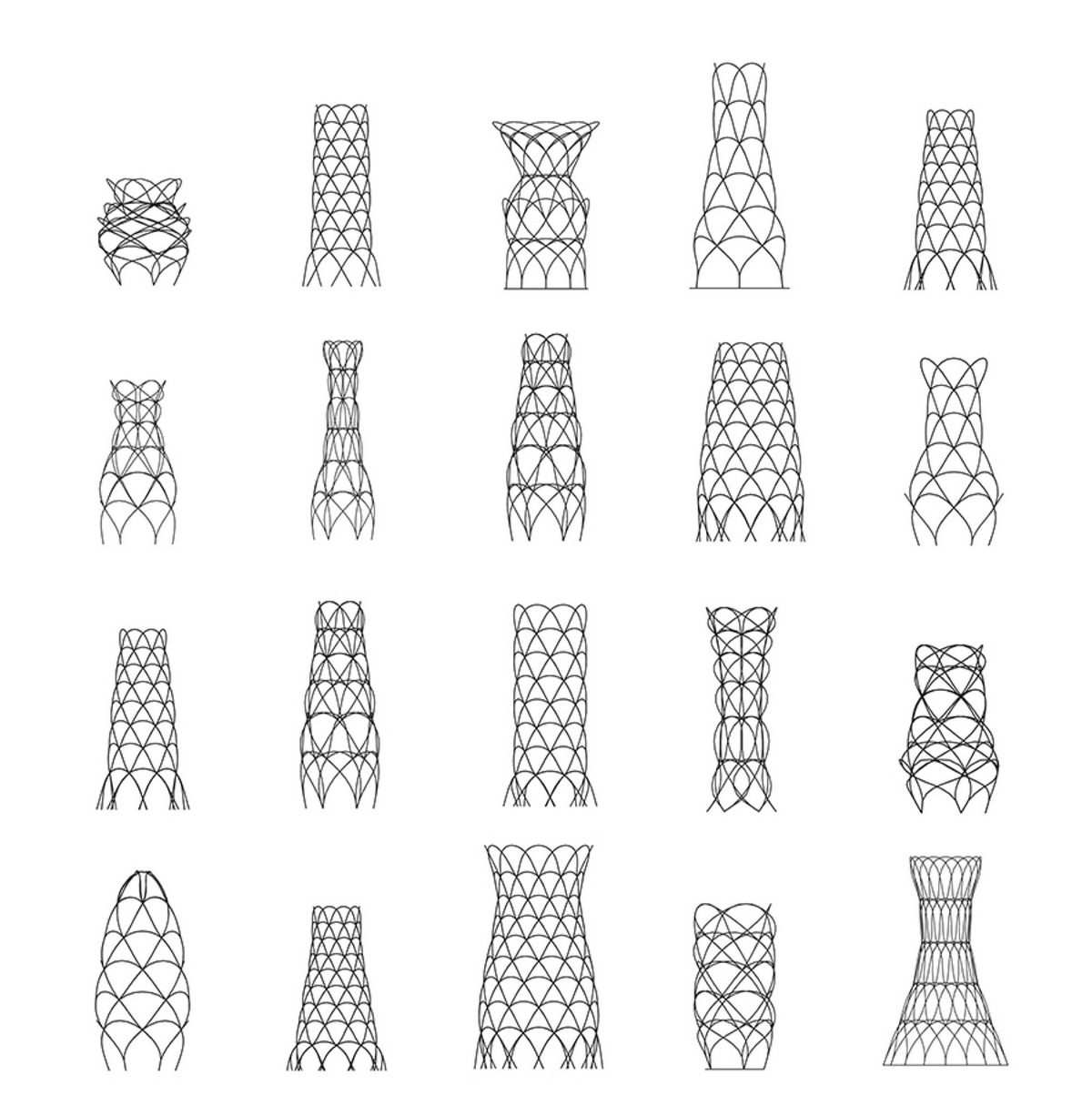

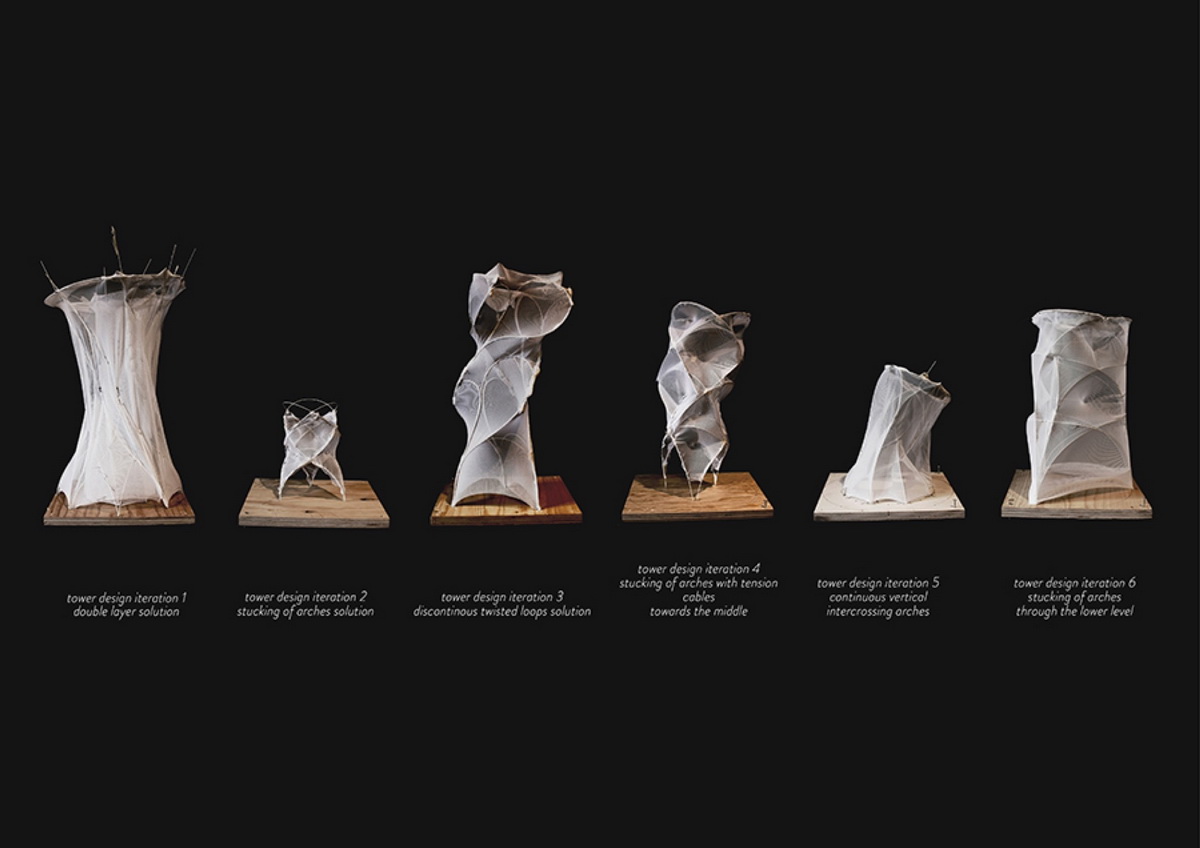

項目SU景觀塔模型探討的核心問題是利用材料性能進行設計的潛能。為了測試材料性能，設計融入了三種不同尺度：結構尺度、單元尺度及材料尺度。為了讓項目達到預期效果，我們需要回答在設計進行的過程中如何建立關于材料、設計以及結構模擬分析之間的反饋機制。

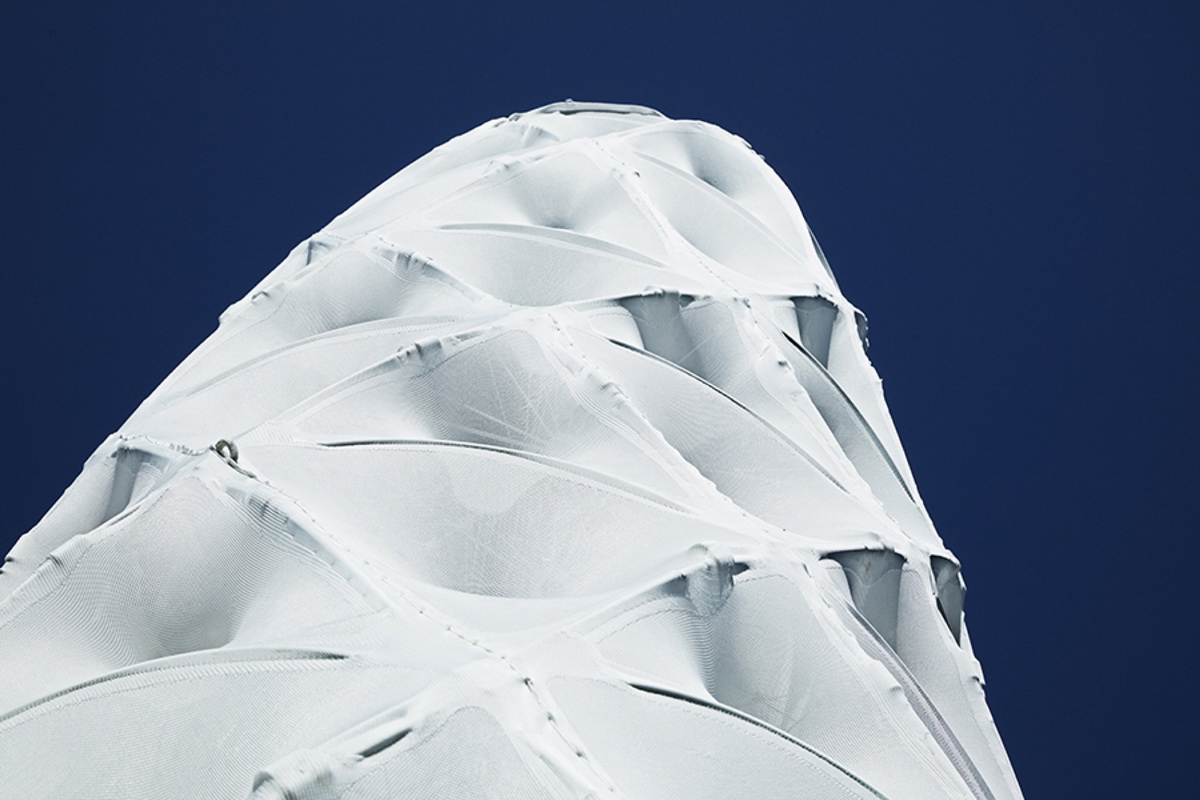

設計一座柔軟的塔樓

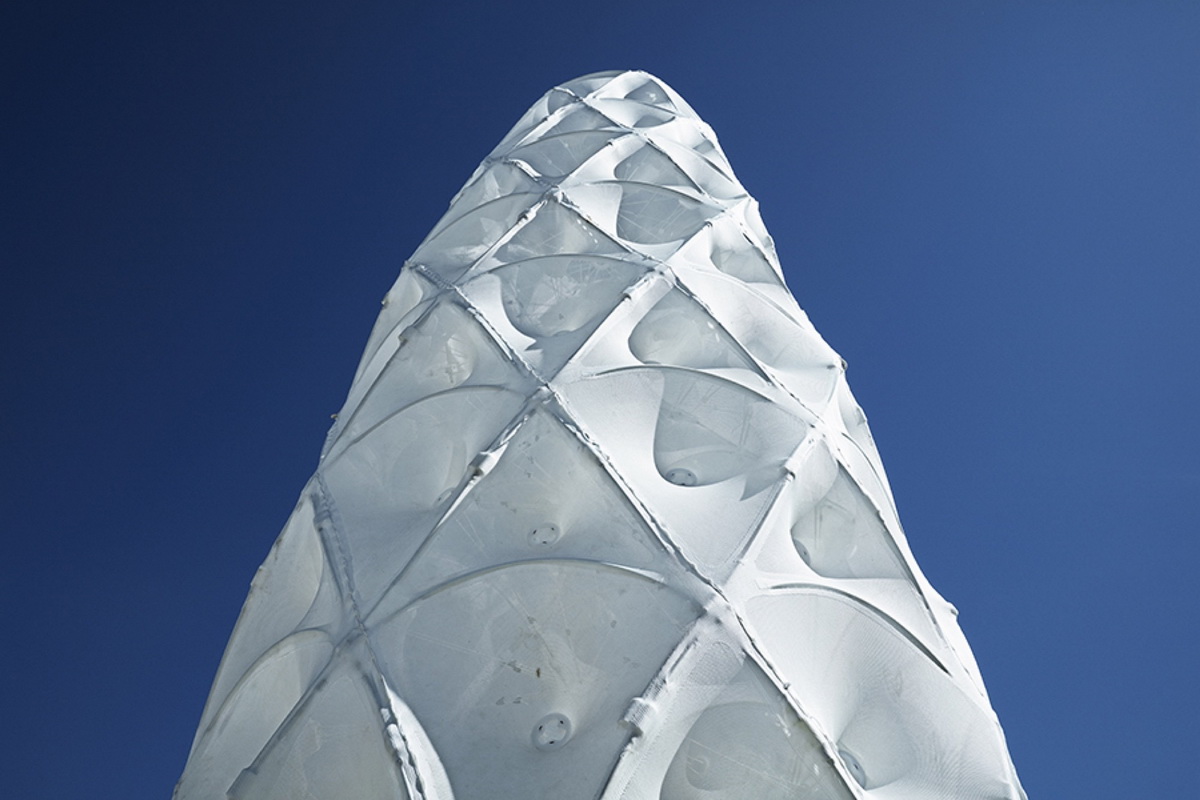

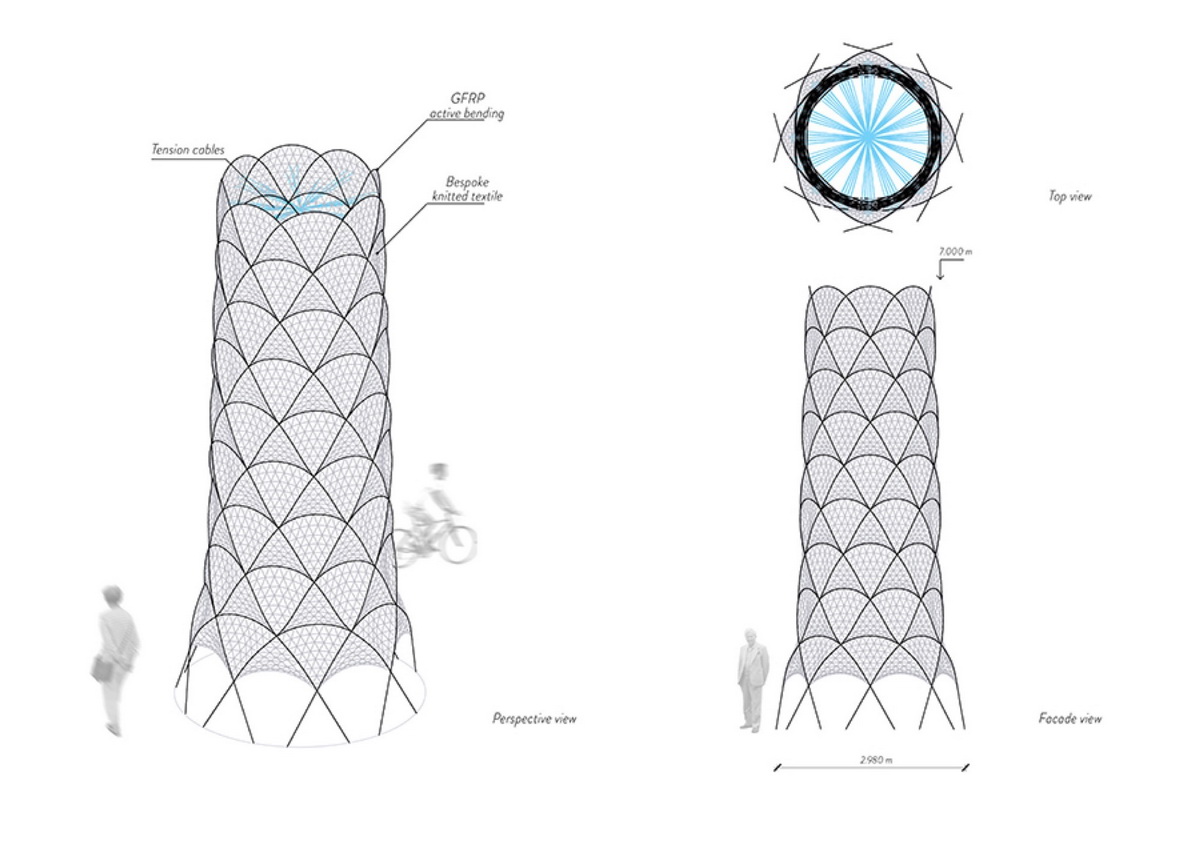

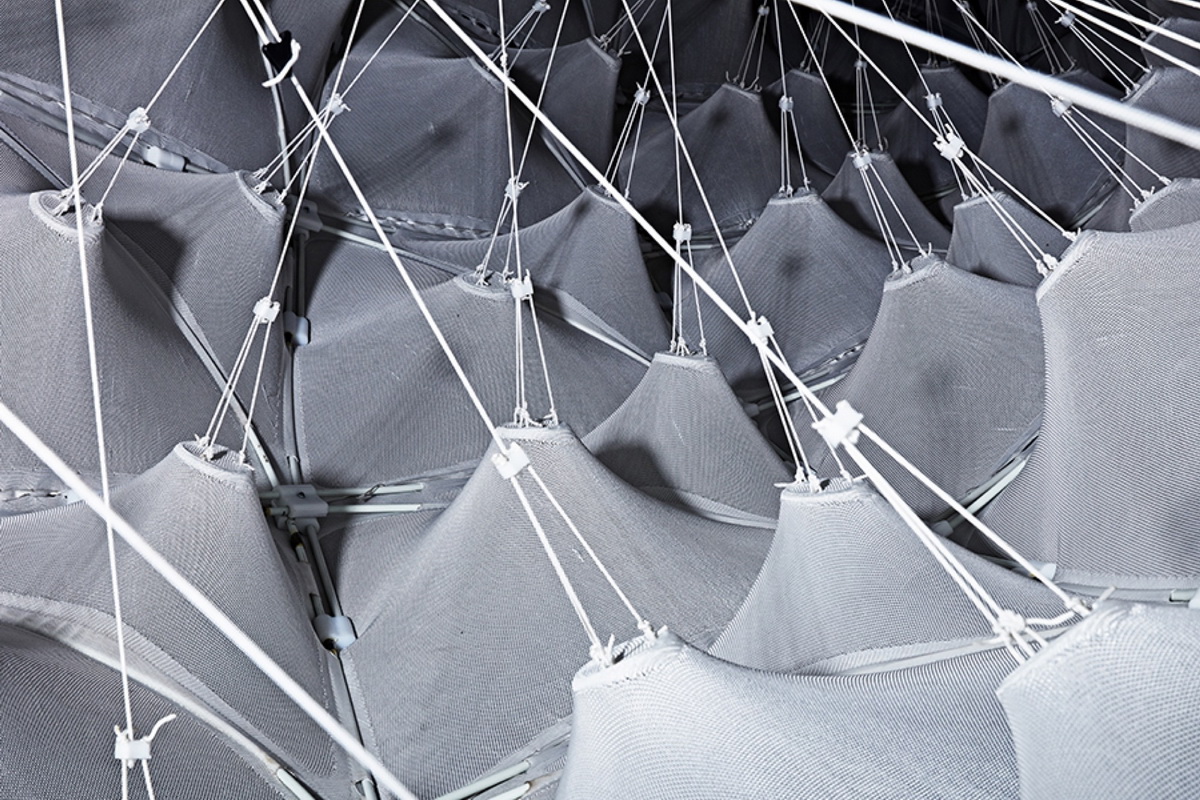

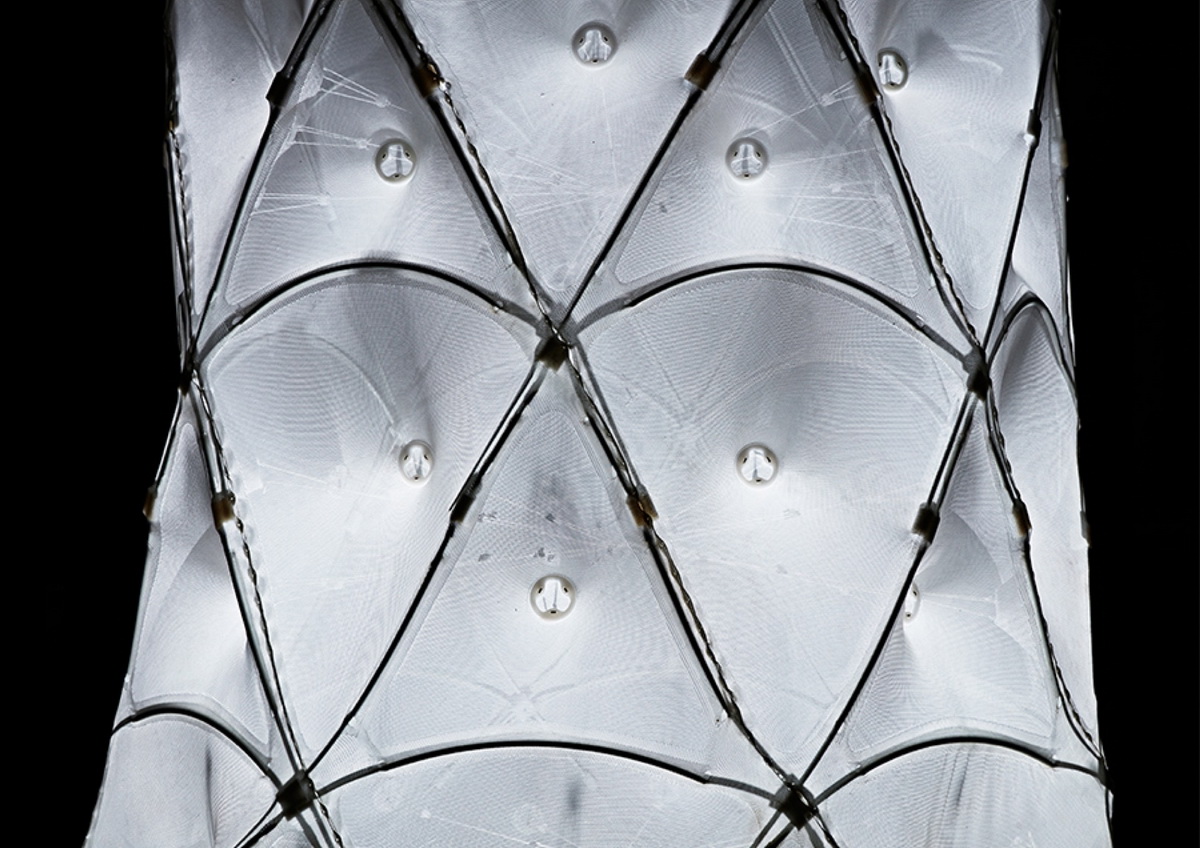

這座塔樓利用編織結合 GFRP 彎曲桿件的膜結構建筑，材料及細部節點都是定制的。表皮與結構之間的關系是建筑表皮肌理研究中的核心問題，在這里利用膜材料代替了面磚，并且膜與桁架結構各自分離但是形成了整合的結構系統。結構本身具有高度的控制性并且需要了解膜材料的特性。項目研制了將結構和材料系統相關聯的計算工具用于設計并定制材料，從整體的形態一步步推導到具體單元，最終在進行編織的機器上進行自動化的節點生產，以及基座的制作。

柔性建筑模擬

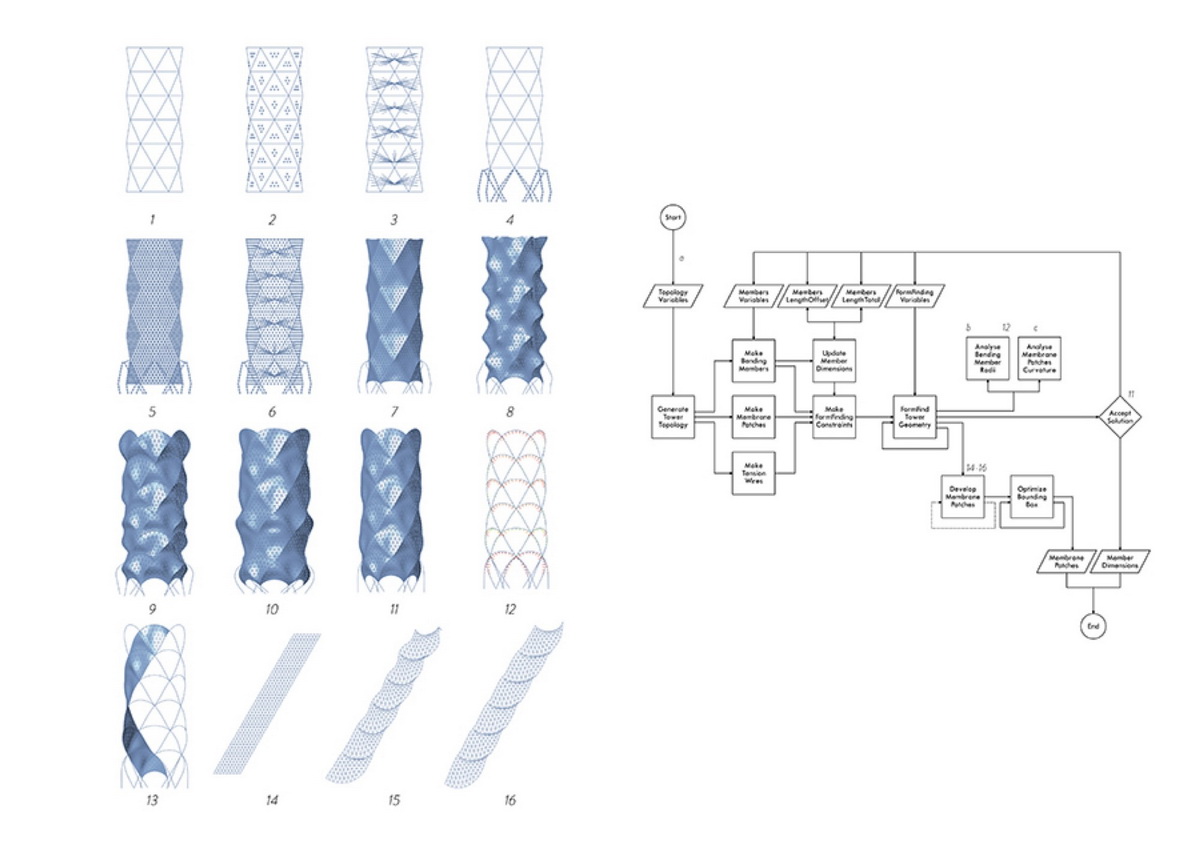

在建筑中采用柔性材料需要對整體的結構性能進行預估，以保證結構的穩定性。采用新型的柔性材料需要進行新的結構模擬。一種比較新式的模擬過程是進行基于彈性釋放的有限元結構模擬，可以有效地模擬材料的束縛過程：程序會根據模擬的結果生成數據庫，不僅僅用于材料的定制，同時也記錄了材料的延展性，因?yàn)檫@種建造方式對于建筑業還是一個新領域。數據庫不僅記錄了織物的特性，同時也包含了結構與其他元素及力的互動。

定制編制結構的交互及生產

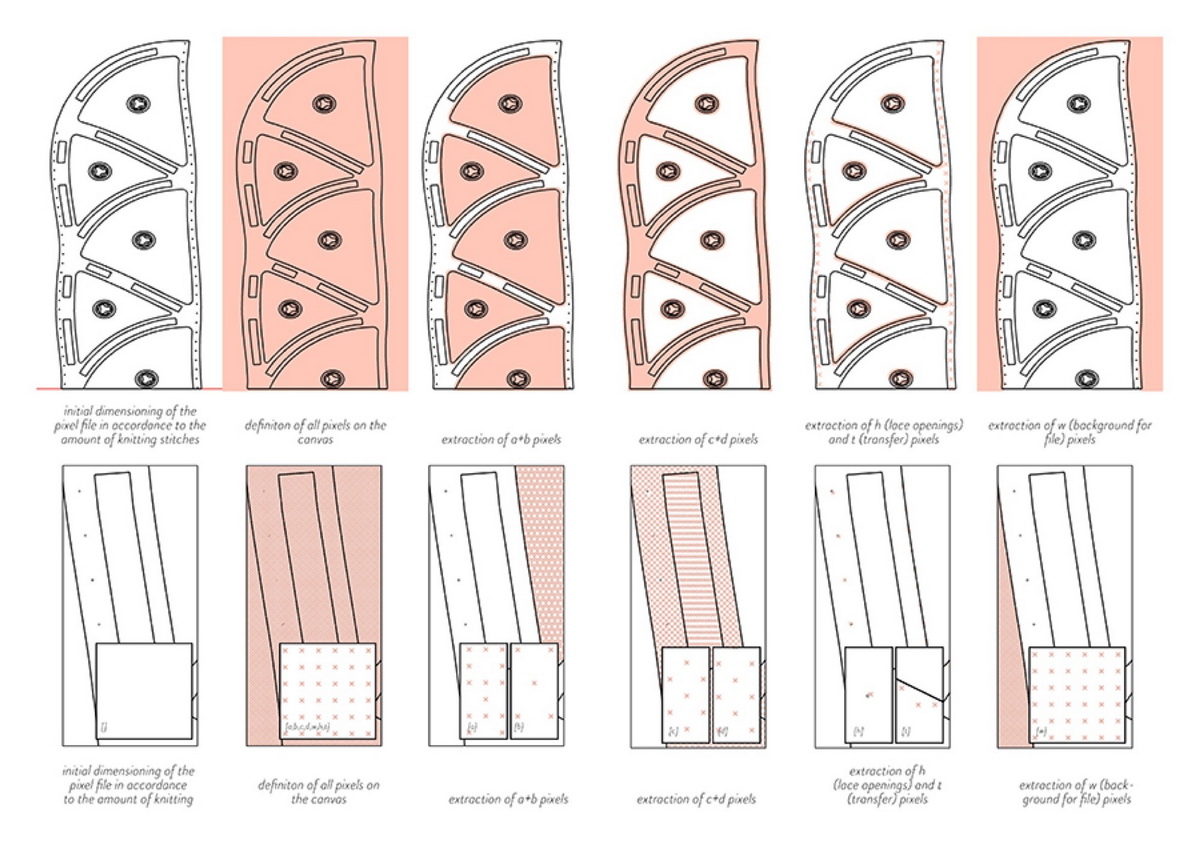

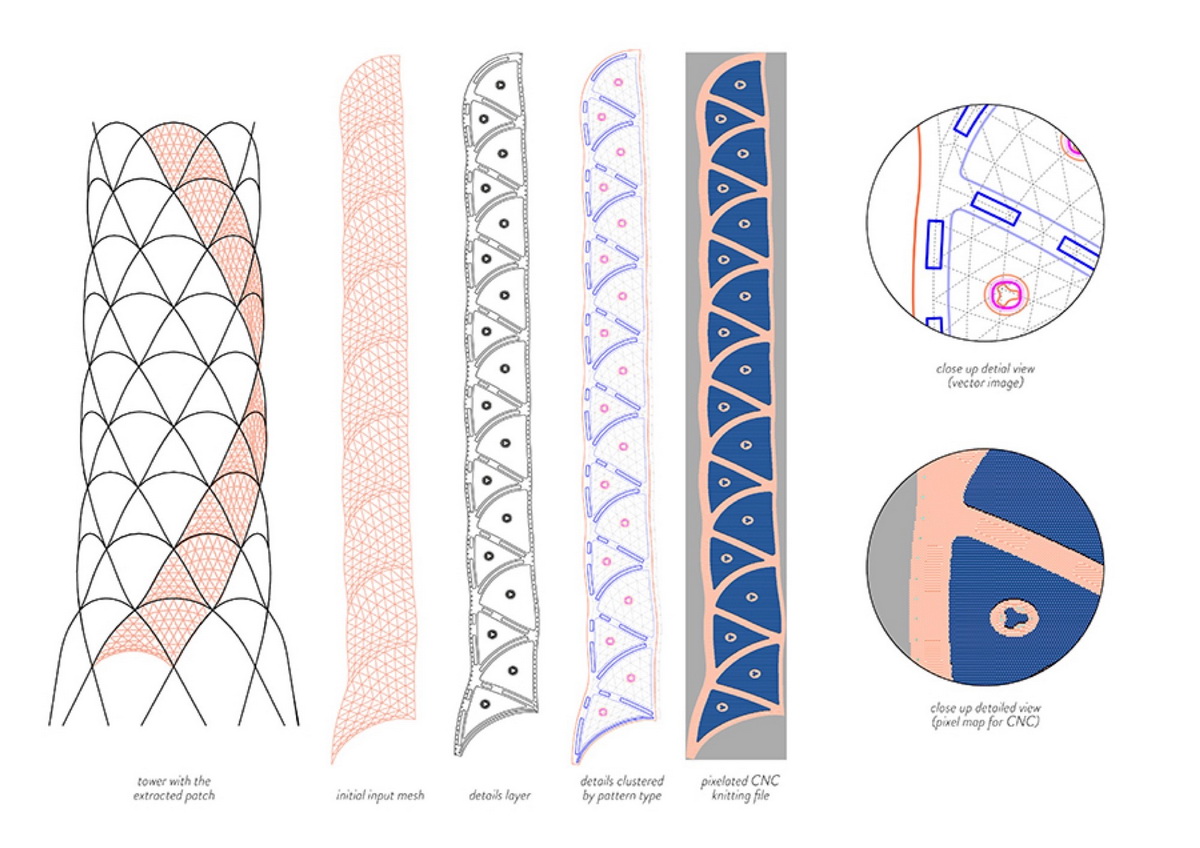

“混合塔”對編織結構的生產進行了創新?，F(xiàn)有方法會從大塊材料上裁切下小片，將其縫合并進行細部處理。這種消耗勞動力及材料的方式在塔樓的建造中被大大改進。所有的細節在 CNC 切割的過程中就被包含在了材料之中。因此 CITA 和 AFF 聯合制造的 Shima Seiki 切割機中，設計環境和CNC的生產整合在了交互系統中。這樣機器就可以直接引導創意，紡織過程中就設定了圖案，控制了織物的形式及肌理，為結構、材料及形狀提供了直接的控制。

制作細部及組裝

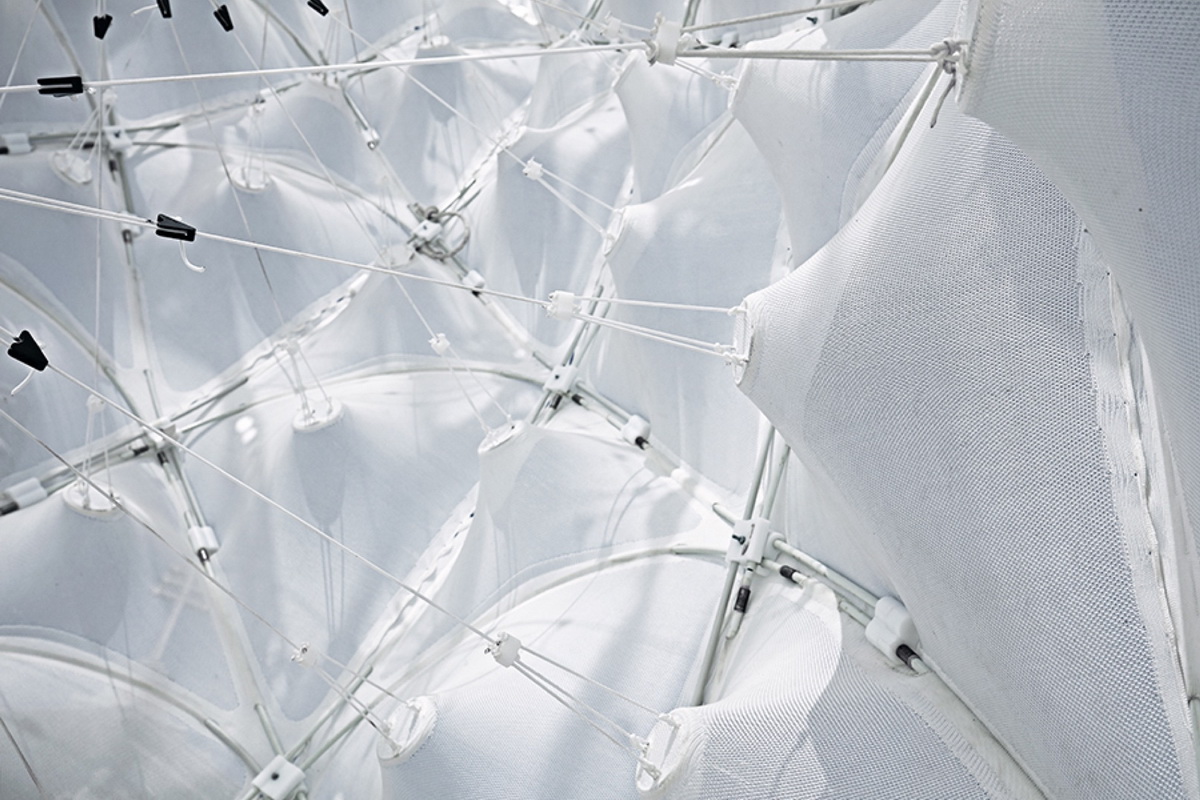

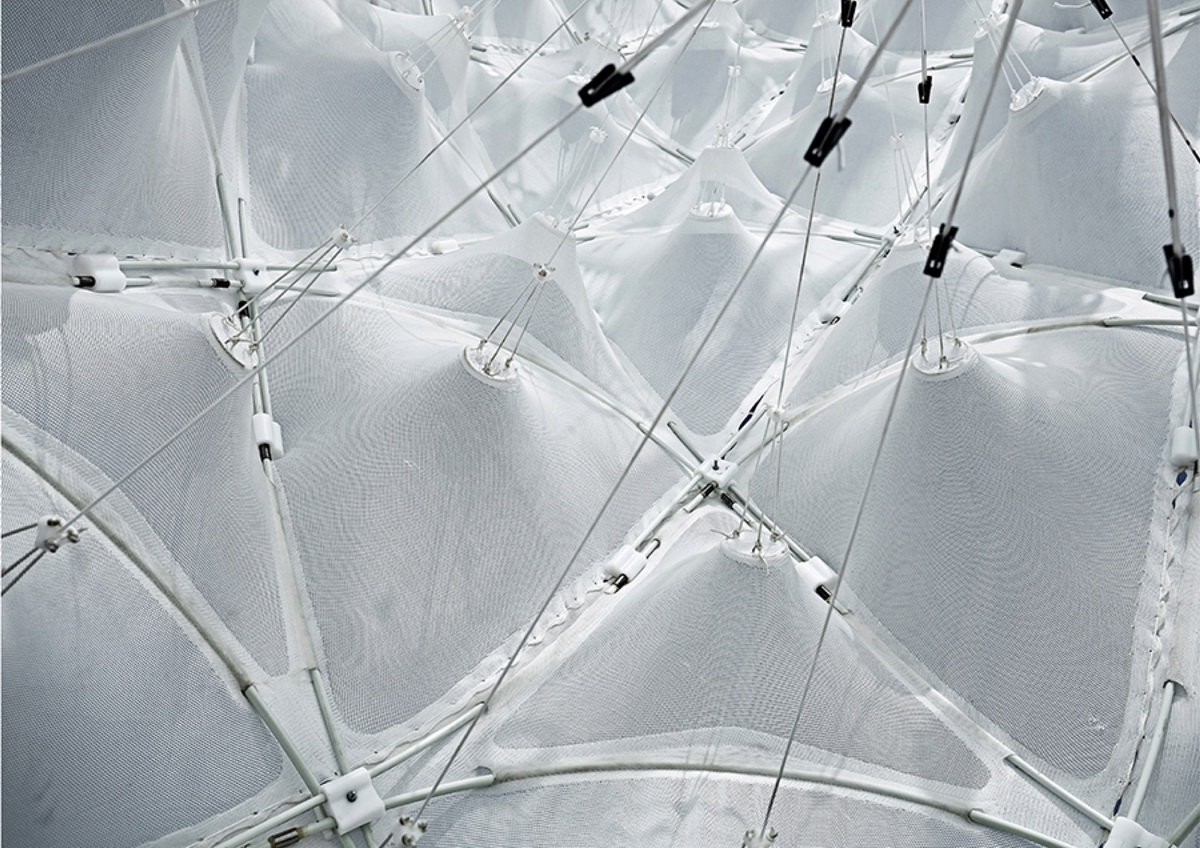

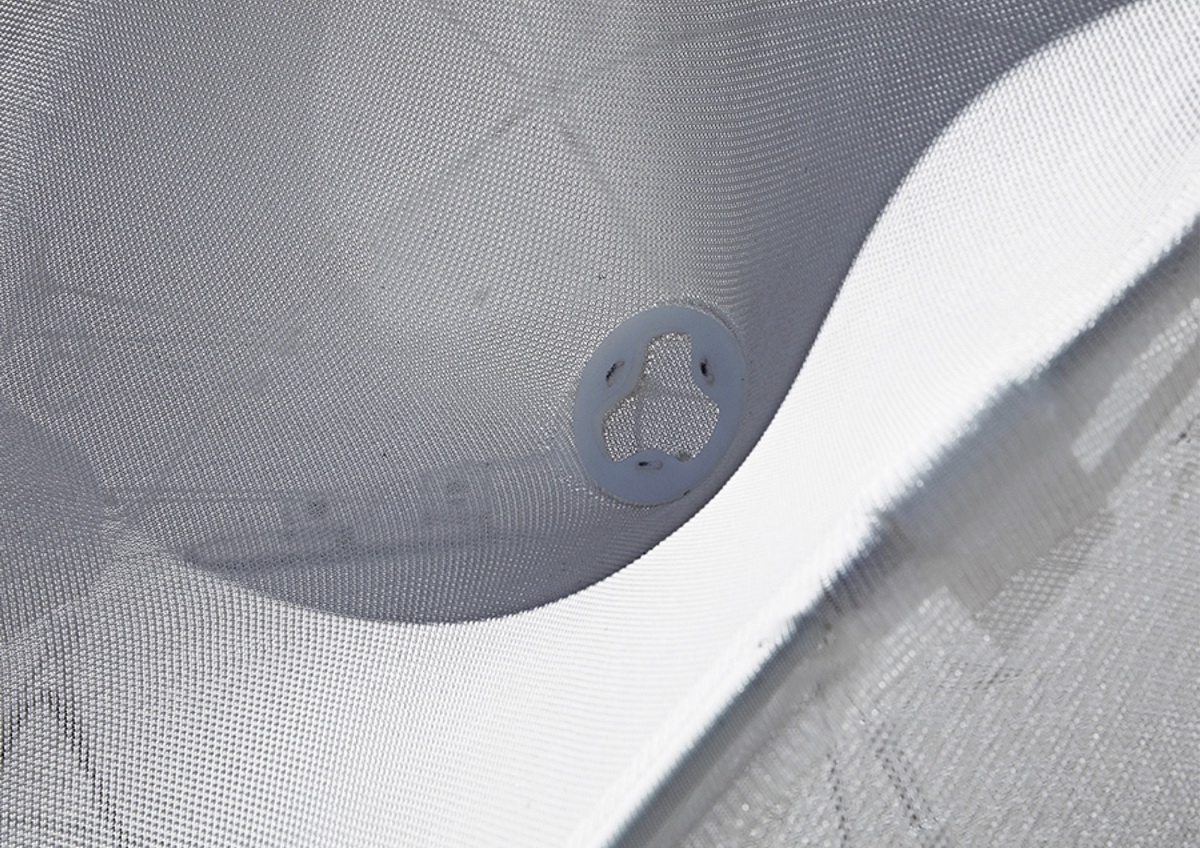

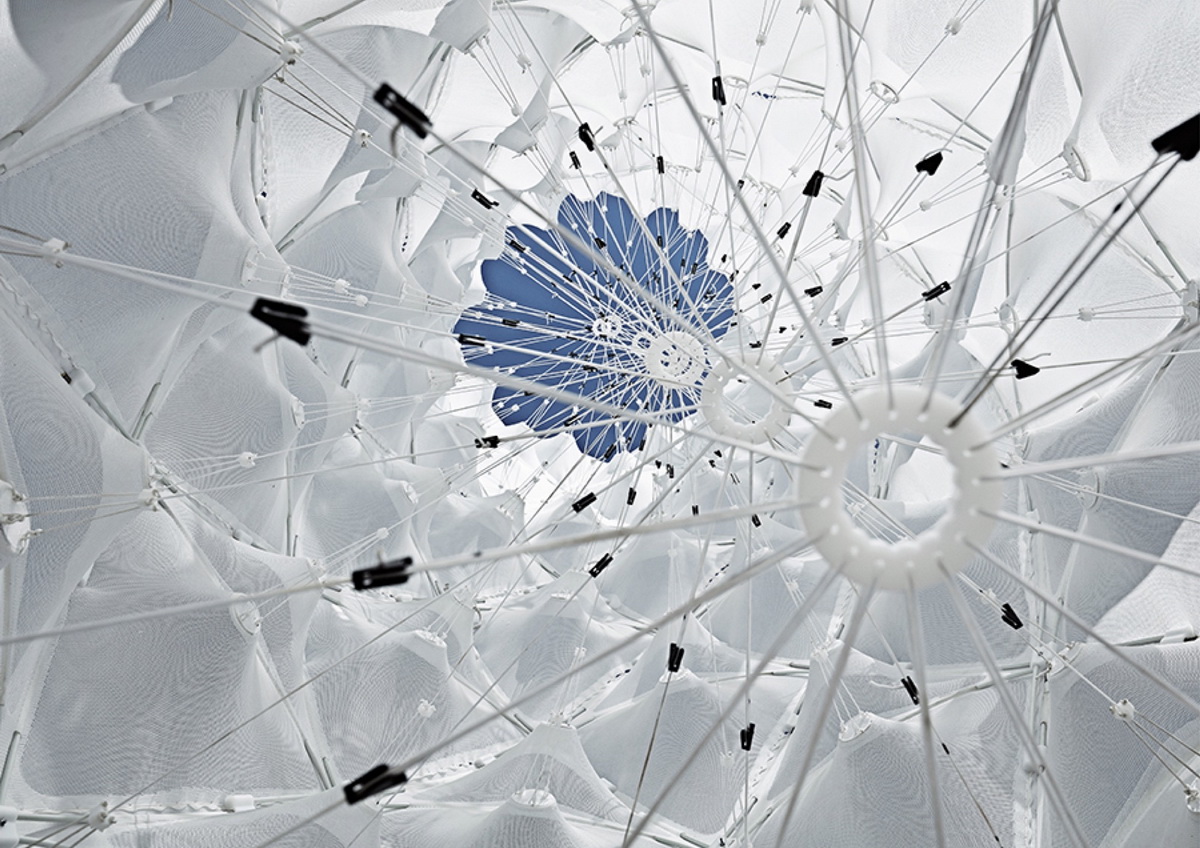

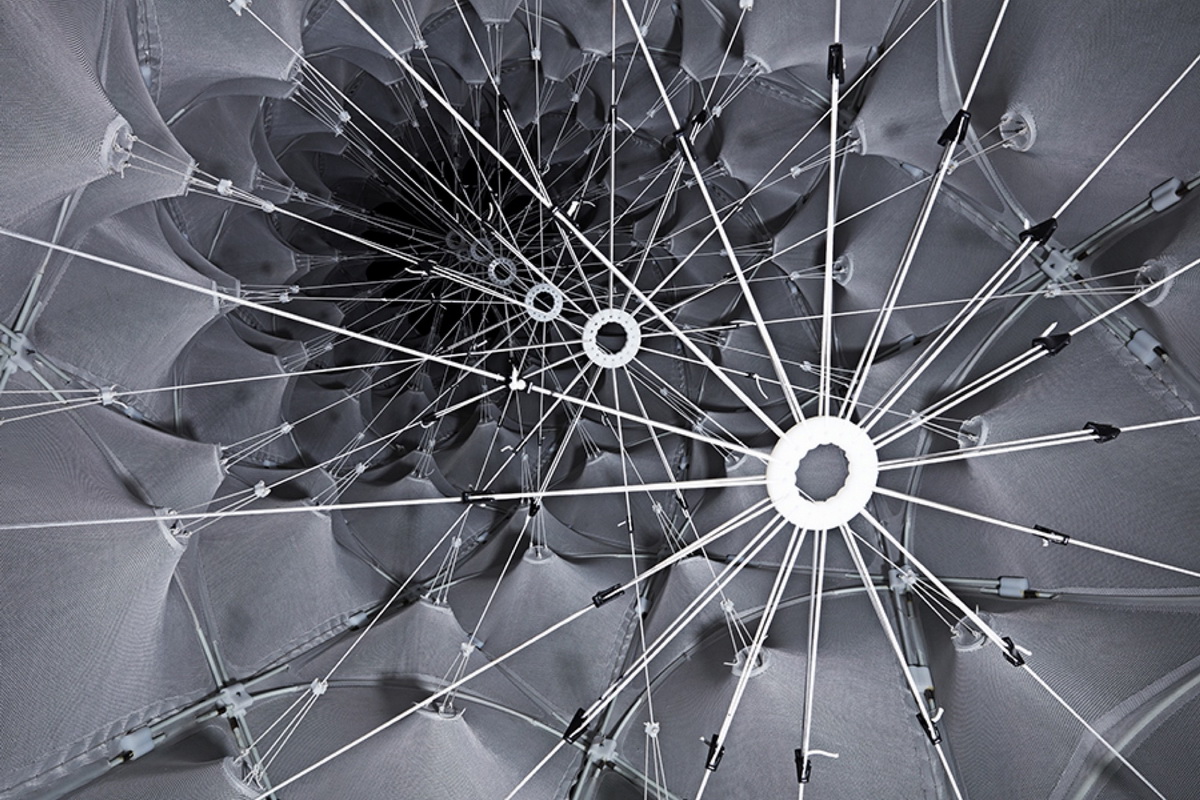

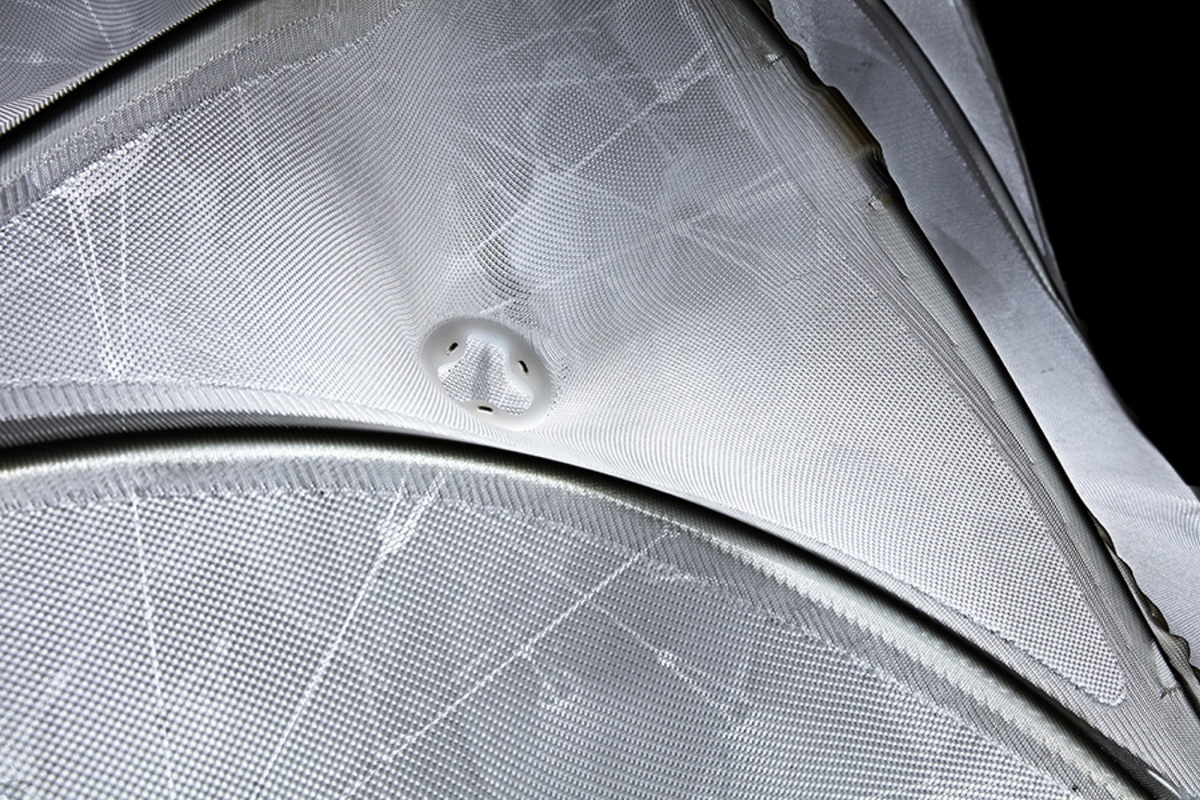

柔性的建筑需要對細部及組裝進行新的思考。因?yàn)檫@和傳統的利用預制板材構建的拔地而起的多層塔樓不同，需要考慮形狀、張力，以及如何在水平狀態下運輸并最終將其豎直。九層高的結構相當輕便，只需要六個人就可以移動。為了方便組裝我們?cè)O(shè)計了較為復雜的節點系統，通過滑軌可以固定在小的圓珠上。利用GFRP桿件之間的互相滑動創造了穩固的連接。桿件固定在金屬的固定器上，讓圓珠位于預定的位置，每個節點可以承受50公斤的重量。這種方法使得組裝和拆卸變得非常便捷。成果“混合塔”在其3個月的展示期間表現了定制編織結構的強度及高性能，為小鎮提供了新奇的建設，利用這種半透明的肌理為舊城區提供了新的體驗。

“混合塔”基于 CITA 復雜模型（Complex Modelling）的研究框架建造（www.complexmodelling.dk），在 Guimaraes 的 Contextile 慶典上進行了展示。

產品描述

建筑和工程學的傳統思維將建成環境看作是靜態的。建筑物因其穩固性拒絕了環境的變化。而“混合塔”提出了建筑可以是怎樣的問題，雖然柔軟但是具有控制力。這是一座融入了彈性及適應性思想的建筑。

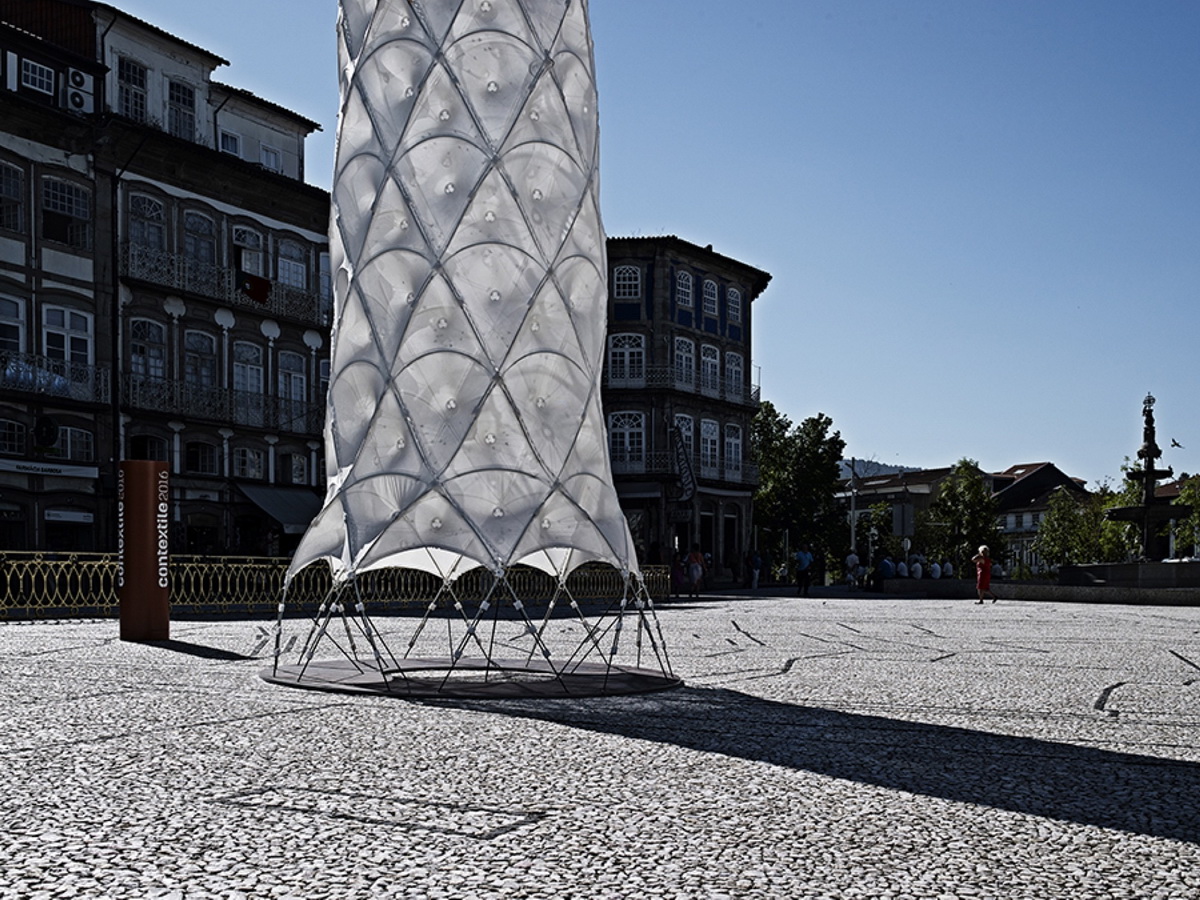

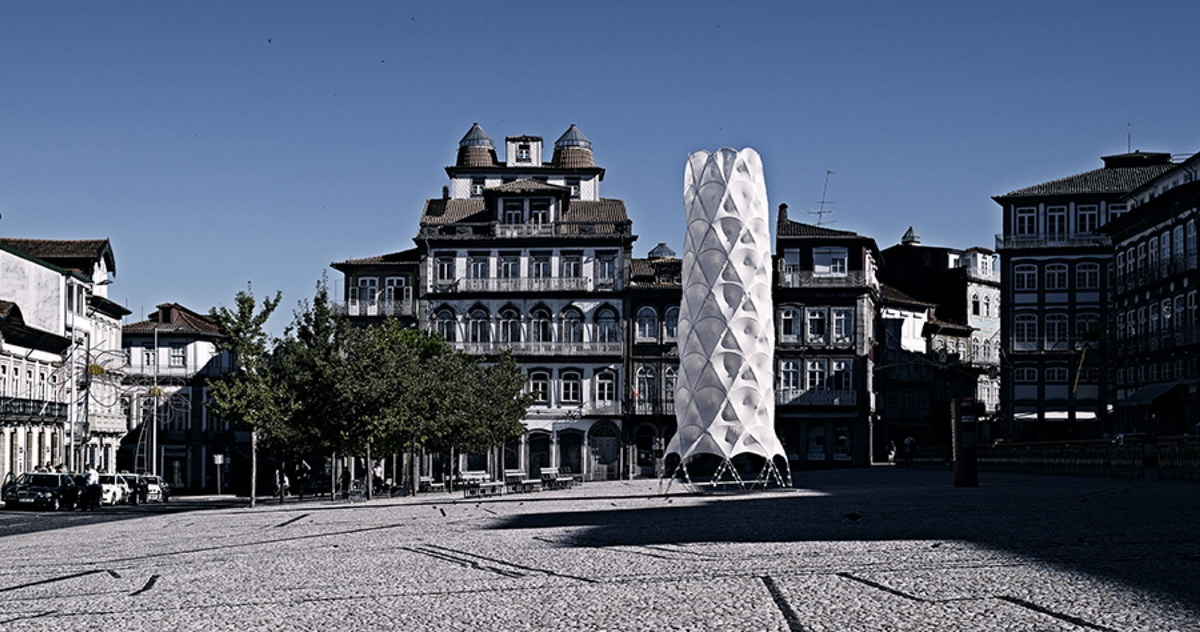

“混合塔”是一個混合的同時進行了整合的建筑，僅有兩種元素建成：彎曲 GFRP 桿件及定制的 CNC 織物。這兩種材料的獨特結合創造了輕質且穩固的結構，通過張拉及壓縮材料的結合保持了對于風及其他外界元素的平衡。結構極為輕質且易于組裝，但是又十分強勁，可以在葡萄牙 Guimaraes 中央廣場的世界遺產旁進行三個月的室外展示。

塔的設計及生產過程可以被視為建筑師、結構及織物工程師(KET, Berlin, Fibrenamics, Guimaraes) 以及材料測試專家（Duisburger…..）、AFF編織公司（(A. Ferreira & Filhos）之間的合作，因此編織結構達到了前所未有的尺度。這種合作可以成為利用織物進行建筑建造的全新方式。的植物和溫室都是根據張拉整體結構而采用的懸索屋頂結構。
